Hydraulische impacthamer

De HDY18 levert een maximale slagenergie van 300 kN·m met een slagcarosserie van 18.000 kg.Elke slag genereert een buitengewone slagkracht die palen dieper duwt met minder hamercycli., waardoor de productiviteit op het terrein aanzienlijk wordt verbeterd.

Deze hoge impactenergie per slag is bijzonder waardevol in moeilijke geologische omstandigheden:

• Zuidoost-Azië: Tropische klei en verweerde rotsformaties vereisen een aanzienlijke slagkracht om effectief te kunnen doordringen

• India: Verschillende alluviale en lateritische bodems met af en toe harde lagen vereisen consequente hoge-energie-schokken

• Rusland: Permafrost en dichte gletsjerdeposito's vereisen uitzonderlijke slagenergie om de ontwerpdiepte te bereiken

Of het nu gaat om het bouwen van funderingspalen voor hoogbouw in Jakarta, het installeren van havengebouwspalen in Mumbai, of het bouwen van bruggen in Siberië,Deze energie-per-schop vermogen vertaalt zich in snellere penetratieDe 1500 mm hamer kern slag zorgt voor een maximale energieoverdracht naar de stapel bij elke slag.

De HDY18 is ontworpen met een milieuvriendelijke werking met een laag geluidsniveau, gemaakt in China als kernontwerpprincipe.Deze hydraulische slaghamer werkt met drastisch verminderde geluidsniveaus en nul verbranding vervuiling.

De milieuvriendelijke werking met een laag geluidsniveau wordt bereikt door:

• Volledig afgesloten hamerstructuur die geluid bevat en absorbeert

• Geavanceerd trillingsdempingssysteem dat het bedrijfsgeluid minimaliseert

• Hydraulische kracht die de uitlaatgasemissies op het gebruikspunt elimineert

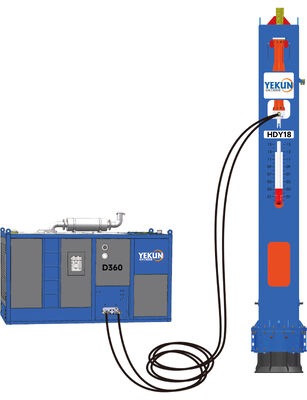

De HDY18 in combinatie met een energiecentrale van de E-serie (bv. E300 of E340) wordt volledig aangedreven door elektromotoren waarbij elektrische aandrijving met nul uitstoot en nul lokale CO2 wordt geleverd.en minimaal lawaai van de aandrijvingseenheidIn combinatie met het inherent lage geluidsniveau van de hamer (onder de 85 dBA op 10 m) kunnen aannemers binnen de stadsgrenzen, in de buurt van ziekenhuizen, scholen,en nationale parken zonder vervuilingsvergunningen of koolstofbelasting.

Dit maakt de HDY18 ideaal voor:

• Stichting van kustresorts in Zuidoost-Azië

• Brugprojecten voor de Wildlife Corridor in India

• Opstapelen van drinkwatertank in Rusland

• Uitbreiding van ziekenhuizen en scholen op alle markten

De exploitanten profiteren van een veiligere en comfortabelere werkomgeving en aannemers vermijden kostbare sancties voor lawaaiovertredingen, terwijl ze voldoen aan de strengste milieunormen.

De HDY18 is voorzien van een instelbare slagfrequentie met een bereik van 30 tot 80 slagen per minuut (bpm).

Deze instelbare frequentieregeling van de slagfrequentie stelt de exploitanten in staat:

• Lagere frequentie voor harde bodems om de energieoverdracht per slag te maximaliseren

• Een hogere frequentie voor zachtere grond om de vooruitgang te versnellen

• Het ritme van de hamer in realtime afstemmen op de grondweerstand.

De frequentieaanpassing is geïntegreerd in het geavanceerde elektrische besturingssysteem, waardoor de operator een nauwkeurig commando heeft over elke slag.In een project kunnen de omstandigheden van de locatie drastisch variëren van zachte alluviale afzettingen tot dichte gletsjers.De instelbare frequentieregeling van de inslag helpt ook om resonantie met omringende structuren te vermijden, waardoor de veiligheid en precisie worden verbeterd.

De HDY18 is ontworpen volgens de principes van het ontwerp met lage onderhoudskosten.

• Premium International Components: maakt gebruik van topcomponenten waaronder Rexroth hoofdpompen en kleppen en Hedeke filtersystemen, die uitzonderlijke stabiliteit, efficiëntie,en systeemzuiverheid voor betrouwbare stroomlevering

• Superieure afdichting: De hydraulische cilinder heeft Trelleborg-dichtingen, waardoor een laag falen, een hoge efficiëntie en een lange levensduur worden gewaarborgd

• Geavanceerd thermisch beheer: een drievoudige oliekoeler met een hoge capaciteit, gecombineerd met een precieze thermostaat,actief de temperatuur van de hydraulische olie regelt

• Geoptimaliseerd hydraulisch circuit: werkt bij een lage nominale stroom (200-250A), waardoor het gebruik van lichtere 120-150 mm2 aluminiumkabels mogelijk is, waardoor het installatiegewicht en de vermoeidheid van de werknemer aanzienlijk worden verminderd

• Hoog-efficiënte energiecentrale: voorzien van een brandstoftank van hoog niveau en een interne gedwongen ventilatie om de zuigkracht van de oliepomp en de warmteafvoer te verbeteren

Uit veldgegevens van aannemers in Zuidoost-Azië en Rusland blijkt dat het ontwerp met lage onderhoudskosten de levensduur van onderdelen met maximaal 300% verlengt en de tijd voor routinematig onderhoud met 80% verkort.Lagere onderhoudskosten maken de apparatuur op de lange termijn zuiniger, waardoor reparatiekosten en stilstandstijden worden bespaard en de voortdurende voortgang van projecten wordt gewaarborgd.

De kern van de HDY18 ligt in een geavanceerd hoogstvloeiend fusieventielsysteem.twee A11VLO260-pompen), die tot 668 l/min aan de hamercircuit levert, waardoor een snelle zuigeropheffing en een constante slagenergie worden gewaarborgd, zelfs onder continue zware belasting.De klep maakt ook een enkele pomp werking voor licht rijden, het besparen van elektriciteit en het verlagen van de operationele kosten.

De hoge efficiëntie van het hydraulische systeem wordt aangevuld met een nominale werkstroom van ongeveer 200-250 A.die het gebruik mogelijk maken van lichte 120-150 mm2 aluminiumkabels met een klein doorsnedegebied, waardoor de arbeidsintensiteit van de werknemers sterk wordt verminderd.

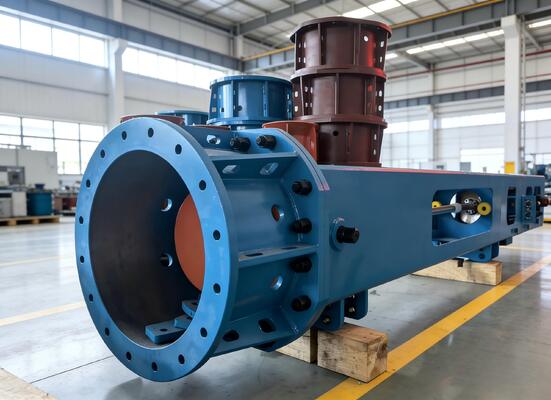

De HDY18 heeft een modulair ontwerp dat bestaat uit drie geïntegreerde systemen: de mechanische hamerassemblage, de hydraulische krachtcentrale en de elektronische bedieningsunit.Dit ontwerp maakt het mogelijk om flexibel te koppelen met trillende hamers op de D550-centrale en vereenvoudigt onderhoud en probleemoplossing.

De hamer kan effectief verschillende soorten palen hanteren:

• met een breedte van niet meer dan 50 mm

• met een breedte van niet meer dan 50 mm

• Stalen profielen (H en U balken)

• Staalplaten

Het is vooral geschikt voor:

• Grote infrastructuurprojecten

• Havenbouw

• Stichtingen van hoogbouw

• Brugpilaren en funderingswerkzaamheden

• Steunwanden en bouw van kofferdammen

• Stedelijke infrastructuurprojecten met geluids- en emissiebeperkingen
