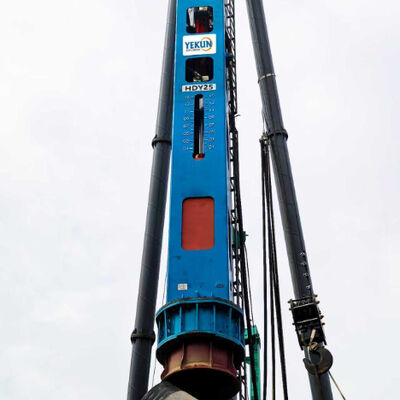

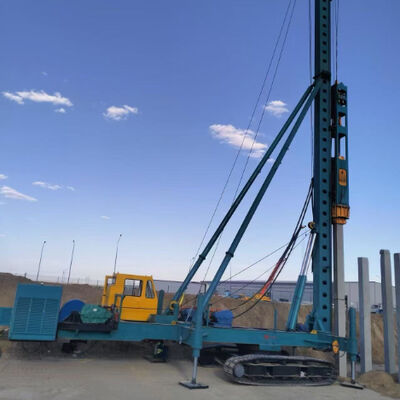

Hydraulische slaghamer met een high-flow fusie-klep-eenheid en geïntegreerde regelklep-assemblage

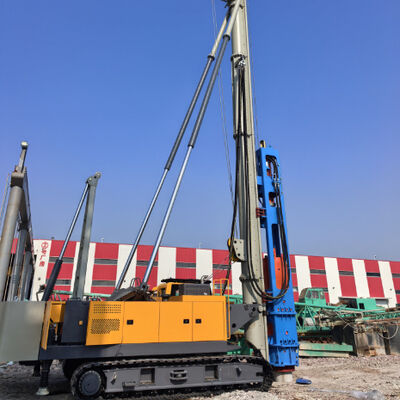

De HDY25 hydraulische slaghamer is het vlaggenschipmodel in onze HDY-serie, ontworpen voor de meest veeleisende heiprojecten in Zuidoost-Azië, India en Rusland. Met een maximale slagenergie van 375 kN·m, een slaglichaam van 25.000 kg en geavanceerde hydraulische innovaties levert de HDY25 een ongeëvenaarde productiviteit. Deze machine beschikt over vijf belangrijke technische doorbraken: een samenvoegklepeenheid met hoog debiet, een geïntegreerd regelklepsamenstel, zelfsmerende lagers die weinig onderhoud vereisen, nauwkeurige positioneringsservobesturing en een ontwerp met lage onderhoudskosten. Samen zorgen deze kenmerken voor een betrouwbare werking in extreme klimaten – van tropische hitte tot Siberische vorst.

De HDY25 wordt aangedreven door een unieke pomptrein: twee Rexroth A11VLO260 axiale zuigerpompen met variabele opbrengst plus één Parker T67DB dubbele schottenpomp die in serie is geschakeld. De samenvoegklepeenheid met hoog debiet combineert op intelligente wijze de output van alle drie de pompen tijdens de heffase van de hamercyclus. Deze klepeenheid stuurt tot 900 l/min (vanuit de D550-krachtcentrale) naar de cilinder, waardoor de 25 ton wegende zuiger snel omhoog gaat. Tijdens de valfase vermindert de samenvoegklepeenheid met hoog debiet de stroom om energie te besparen en oververhitting te voorkomen. Het resultaat is een 25% snellere cyclustijd vergeleken met conventionele hamers met één pomp, wat zich direct vertaalt in meer heien per ploegendienst.

De kern van het hydraulische circuit van de HDY25 wordt gevormd door het geïntegreerde regelklepsamenstel dat rechtstreeks op het cilinderblok is gemonteerd. Dit samenstel herbergt patroonkleppen, magneetkleppen en sequentiekleppen in een compact verdeelstuk. De geïntegreerde regelklepconstructie elimineert externe slangen en potentiële lekpunten. Wanneer de magneetklep een elektrisch signaal van de controller ontvangt, gaat de patroonklep onmiddellijk open, waardoor de zuiger kan accelereren onder zwaartekracht en olie onder hoge druk. De volgordeklep zorgt ervoor dat de heffase volledig is voltooid voordat het dalen begint. Deze geïntegreerde regelklepconstructie reduceert de responstijd tot minder dan 50 milliseconden, waardoor de operator nauwkeurige controle over elke slag krijgt.

De HDY25 werkt in stoffige, modderige en schurende omgevingen. Om slijtage tegen te gaan zijn de hamerkerngeleiders voorzien van zelfsmerende lagers die onderhoudsarm zijn. Deze lagers zijn gemaakt van hoogwaardig brons, geïmpregneerd met vaste smeermiddelen. In tegenstelling tot conventionele vetgesmeerde lagers vereist het zelfsmerende lager, dat weinig onderhoud vergt, geen dagelijkse smering. Het is bestand tegen hoge schokbelastingen en temperatuurschommelingen zonder vast te lopen. Veldgegevens van Russische heiaannemers laten zien dat zelfsmerende lagers met weinig onderhoud de levensduur van de geleiding met 300% verlengen en de tijd voor routinematig onderhoud met 80% verkorten. Voor projecten in Zuidoost-Azië met een hoge luchtvochtigheid en schurend slib is deze functie een doorbraak.

Modern heien vereist niet alleen kracht, maar ook precisie. De HDY25 beschikt over een nauwkeurige positioneringsservobesturing die in het elektrische systeem is geïntegreerd. Een controller ontvangt realtime feedback van slagsensoren op de cilinder. Het nauwkeurige servobesturingsalgoritme past de timing van de magneetklep aan om de zuigerslaglengte te regelen met een nauwkeurigheid van ±5 mm. Operators kunnen via het bedieningspaneel een specifieke slag instellen – bijvoorbeeld een kortere slag voor delicate laatste slagen of een volledige slag van 1500 mm voor maximale energie. Deze nauwkeurige positioneringsservobesturing voorkomt schade aan de paalkop, vermindert materiaalverspilling en zorgt voor verticale uitlijning, zelfs op hellend terrein. Bij Indiase brugfunderingen of Indonesische hoogbouwprojecten is dit niveau van controle van onschatbare waarde.

Elk onderdeel van de HDY25 is geselecteerd om de kosten op lange termijn te minimaliseren. Het ontwerp met lage onderhoudskosten begint met internationaal beproefde onderdelen: Trelleborg-cilinderafdichtingen (levensduur meer dan 5000 uur), Hedrick-retourfilters (10 μm absolute filtratie) en Rexroth-pompen (getest gedurende 10.000 uur). Het ontwerp met lage onderhoudskosten omvat ook een drie-in-één oliekoeler met grote capaciteit en thermostatische regeling, waardoor de temperatuur van de hydraulische olie onder 65°C blijft, zelfs bij omgevingsomstandigheden van 45°C. Koelere olie betekent een langere levensduur van de afdichtingen en de pomp. De krachtcentrale is voorzien van een hoog gemonteerde brandstoftank en geforceerde interne ventilatie, waardoor pompcavitatie en hittestress van de motor worden verminderd. Over het geheel genomen verlaagt het ontwerp met lage onderhoudskosten de jaarlijkse onderhoudskosten met naar schatting 35% in vergelijking met concurrerende hydraulische hamers.

Voor Zuidoost-Azië (Indonesië, Thailand, Vietnam, Filippijnen):

• Zelfsmerende lagers, onderhoudsarm, kunnen hoge vochtigheid en schurende vervuiling aan zonder dagelijks te smeren.

• De samenvoegklepeenheid met hoog debiet zorgt voor een snelle cyclus bij het heien van zachte grond.

• Het ontwerp met lage onderhoudskosten vermindert de uitvaltijd op afgelegen eilanden waar service schaars is.

Voor India:

• Nauwkeurige servobesturing voor positionering garandeert de integriteit van de pool in variabele zwarte katoengrond en rotslagen.

• Geïntegreerde regelklepconstructie zorgt voor betrouwbaar schakelen, zelfs bij vermogensschommelingen.

• Het ontwerp met lage onderhoudskosten verlaagt de bedrijfskosten voor prijsgevoelige aannemers.

Voor Rusland:

• Zelfsmerende lagers vereisen weinig onderhoud, presteren bij temperaturen onder het vriespunt zonder verdikking van het vet.

• De samenvoegklepeenheid met hoog debiet handhaaft de vermogensdichtheid in zwaar bevroren grond.

• Robuuste constructie met Trelleborg-afdichtingen voorkomt koudelekken.

Vraag 1: Waarin verschilt de samenvoegklepeenheid met hoog debiet van een samenvoegsysteem met dubbele pomp?
A: De samenvoegende klepeenheid met hoog debiet combineert drie pompbronnen (twee axiale zuiger + één schottenpomp) in een enkele geoptimaliseerde stroomstroom, terwijl een dubbel pompsysteem er slechts twee samenvoegt. Dit geeft de HDY25 een hoger piekdebiet – 900 l/min – voor een snellere zuigerlift.

Vraag 2: Wat maakt de geïntegreerde regelklepconstructie betrouwbaarder dan traditionele kleppenblokken?
A: Het elimineert externe leidingen, vermindert de drukval en centraliseert magneet- en patroonkleppen op één verdeelstuk. Minder verbindingen betekent minder lekken en een snellere respons.

Vraag 3: Heb ik speciaal gereedschap nodig om het zelfsmerende lager met weinig onderhoud te onderhouden?
A: Nee. Voor deze lagers is geen smeergereedschap nodig. De inspectie vindt visueel plaats tijdens routinecontroles. Vervangingsintervallen zijn doorgaans 4000–5000 uur.

Vraag 4: Kan de nauwkeurige positioneringsservobesturing oneffenheden in de grond compenseren?
EEN: Ja. Met het systeem kan de operator een kortere slag instellen voor de eerste uitlijningsslagen. De slagsensor biedt feedback in een gesloten lus om een ​​consistente impactenergie te behouden.

Vraag 5: Hoe beïnvloedt het ontwerp met lage onderhoudskosten de garantie en beschikbaarheid van onderdelen?
A: We hebben alle belangrijke componenten (afdichtingen, filters, pompen, kleppen) op voorraad in regionale magazijnen in Singapore, Mumbai en Moskou. De standaardgarantie bedraagt ​​12 maanden of 2000 uur.

De HDY25 hydraulische slaghamer levert toonaangevende prestaties dankzij de samenvoegklepeenheid met hoog debiet, geïntegreerde regelklepconstructie, zelfsmerende lagers met weinig onderhoud, nauwkeurige positioneringsservobesturing en een ontwerp met lage onderhoudskosten. Of u nu stalen buispalen heft in een Russische petrochemische fabriek, geprefabriceerde betonnen palen in een Indiase metro-uitbreiding, of fotovoltaïsche paalfunderingen in een Thais zonnepark, de HDY25 biedt de kracht, precisie en zuinigheid die u nodig heeft. Neem contact met ons op voor locatiespecifieke aanbevelingen en een concurrerende offerte.
