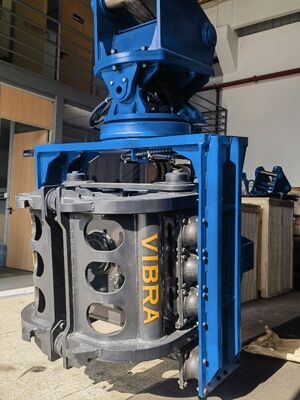

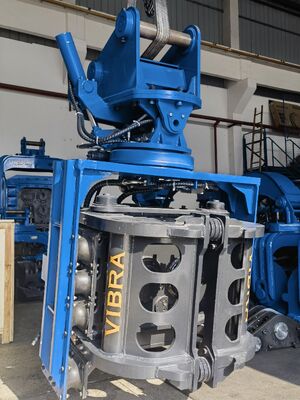

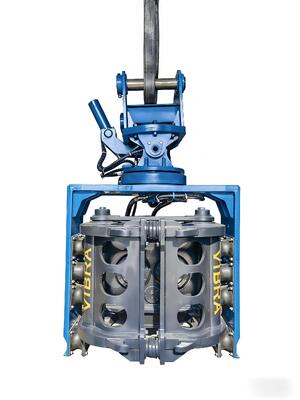

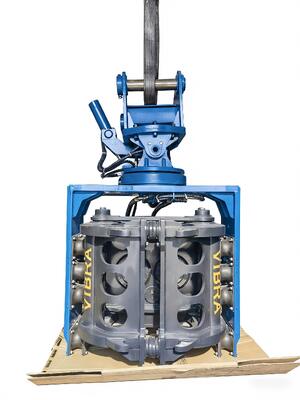

SV-300 Heimachine met zijgreep – Dual Pump Flow Merging-systeem en snel gereedschapswisselsysteem

De SV-300 Side Grip Pile Driver vertegenwoordigt het toppunt van op graafmachines gemonteerde trilblokken. Als gespecialiseerde vorm van hydraulische trilblokken is de heimachine met zijgreep een van de beste oplossingen voor het ombouwen van standaardgraafmachines tot professionele heistellingen. De SV-300 is ontworpen voor graafmachines van 25 tot 32 ton en levert een centrifugaalkracht van 558 kN en een robuuste zijklemkracht van 385 kN, waardoor volledige heicycli – vastklemmen, positioneren, rijden en uittrekken – mogelijk zijn zonder dat er kranen of hulpapparatuur nodig zijn. Met een bidirectionele zijwaartse kanteling (±30°) en een continue rotatie van 360° is deze machine speciaal gebouwd voor toepassingen met weinig hoofdruimte en krappe ruimtes, zoals fabrieksuitbreidingen, onderdoorgangen van bruggen, tunneluitbreidingen en stedelijke infrastructuurprojecten.

De SV-300 is voorzien van een dubbel pompstroommengsysteem, Made In China, dat intelligent tweetraps hydraulisch energiebeheer mogelijk maakt. In de normale modus zorgt een enkel pompcircuit voor voldoende doorstroming voor lichte heiwerkzaamheden of extractie, waardoor brandstof wordt bespaard en de warmteontwikkeling wordt verminderd. Wanneer de paal dicht grind, verdichte vulling of stijve klei tegenkomt – omstandigheden die vaak voorkomen in Zuidoost-Azië, India en Rusland – voegt het systeem automatisch de stroom van een tweede pomp samen, waardoor het hydraulische vermogen naar de trilmotor onmiddellijk wordt verhoogd. Dit verhoogt de middelpuntvliedende kracht tot de volledige 558 kN, waardoor de SV-300 zware geologische omstandigheden kan overwinnen zonder de draagmachine te upgraden.

Het samenvoegproces verloopt soepel en schokvrij en beschermt zowel de hamer als de graafmachine. Voor operators die in gemengde grondlagen werken – gebruikelijk in rivierdelta's, alluviale vlaktes en gletsjergebieden – verbetert deze functie de productiviteit aanzienlijk. Veel graafmachines van 25–32 ton hebben een hulpstroom die lager is dan de vereiste 220–280 l/min. Het dubbele pompstroommengsysteem Made In China combineert twee afzonderlijke pompcircuits in één stroom met hoog debiet, waardoor de SV-300 het volledige hydraulische vermogen ontvangt (tot 280 l/min). Dit is een cruciaal voordeel voor wagenparkeigenaren in India en Rusland die hun bestaande uitrusting willen maximaliseren zonder te upgraden naar grotere machines.

Als aanvulling op het mengsysteem met dubbele pomp is de SV-300 voorzien van een speciale mengklepeenheid met hoog debiet, Made In China, die de gecombineerde stroom van beide pompen beheert. Deze unit is ontworpen om tot 280 l/min bij 32 MPa te verwerken zonder noemenswaardige drukval. De samenvoegklepeenheid met hoog debiet is voorzien van nauwkeurig bewerkte spoelen en geharde zittingen voor een lange levensduur. Wanneer de operator de ‘boostmodus’ selecteert, opent de klepeenheid interne doorgangen om de twee pompstromen samen te voegen, waardoor het maximale vermogen precies wordt geleverd wanneer dat nodig is.

Het geïntegreerde regelklepsamenstel centraliseert alle hydraulische functies: trillingsstart/stop, excentrische draairichting, stroomregeling, kantelregeling en rotatieregeling. In tegenstelling tot traditionele systemen met meerdere afzonderlijke kleppen die met lange slangen zijn verbonden, minimaliseert het geïntegreerde ontwerp lekpunten en drukverliezen. De klepconstructie is geschikt voor een werkdruk van 32 MPa en is voorzien van ingebouwde drukontlasting en anti-cavitatiebescherming. Voor wagenparkeigenaren betekent dit minder hydraulische storingen en snellere diagnoses.

De SV-300 beschikt over een snel gereedschapswisselsysteem, Made In China, waarmee operators in minder dan 10 minuten klembekken kunnen verwisselen – geen kraan, geen speciaal gereedschap. Eén SV-300 kan op dezelfde dag U-type damwanden, Z-type damwanden, H-balken (tot 350 mm flens) en ronde buizen (tot 800 mm diameter) verwerken. Deze flexibiliteit verlaagt de apparatuurkosten en houdt projecten in beweging.

De vervangbare standaard klemzittinginterface maakt een snelle aanpassing aan verschillende paaltypes mogelijk. Het snelle gereedschapswisselsysteem Made In China minimaliseert stilstand en maximaliseert de benutting. Vanuit de cabine kan de machinist naadloos schakelen tussen klemmen, rijden en uittrekken, zonder dat er hulpapparatuur nodig is. Deze aanpak met één machine en één operator is een gamechanger voor aannemers in Zuidoost-Azië, India en Rusland, waar arbeidskosten en logistiek van apparatuur belangrijke overwegingen zijn.

De SV-300 heeft een Made In China-ontwerp met lage onderhoudskosten dat de totale eigendomskosten minimaliseert – een cruciaal voordeel voor aannemers in prijsgevoelige markten. De belangrijkste technische keuzes zijn onder meer:

• Gecentraliseerde smeerpunten: Alle smeerpunten zijn gegroepeerd voor snel en efficiënt onderhoud

• Gemakkelijk toegankelijke slijtdelen: Onderdelen die aan slijtage onderhevig zijn, zijn zo geplaatst dat ze gemakkelijk vervangen kunnen worden

• Versterkte behuizing in doosstijl: bestand tegen torsiebelasting tijdens zware klussen

• Klembekken van gehard staal: langere levensduur, zelfs in schurende grond

• Geïntegreerde regelklepconstructie: Elimineert tientallen slangaansluitingen en potentiële lekpunten

Het ontwerp met lage onderhoudskosten, Made In China, vermindert de jaarlijkse kosten voor reserveonderdelen en uitvaltijd. Voor wagenparkbeheerders in India, Rusland en Zuidoost-Azië vertaalt dit zich rechtstreeks in een hogere winstgevendheid en een betrouwbaardere projectplanning.

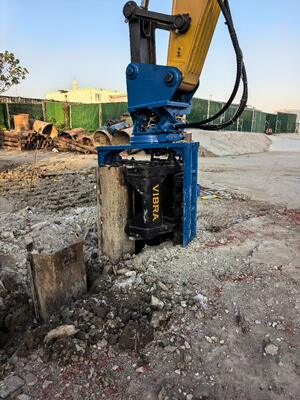

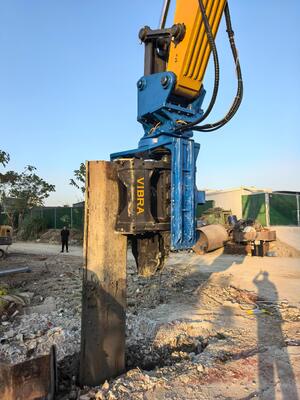

Als product van toonaangevende leveranciers van zijgripheimachines in China, wordt de SV-300 vervaardigd volgens internationale kwaliteitsnormen. Het ontwerp van de zijgreep is een doorbraak in heitechnologie in besloten ruimtes, speciaal ontworpen voor werkomgevingen met weinig vrije ruimte. In tegenstelling tot hamers met alleen een bodemklem, maakt de zijgreep bediening in een extreem lage verticale speling mogelijk, omdat de klem de paal vanaf de zijkant vastgrijpt.

• ISO 9001:2015 gecertificeerde productie

• Uitgebreide after-sales ondersteuning en beschikbaarheid van reserveonderdelen

• Op maat gemaakte oplossingen voor maritieme en offshore-toepassingen met de juiste anti-corrosiebehandeling

• Fabrieksdirecte prijzen en lagere logistieke kosten

De SV-300 wordt in China vervaardigd en kan rechtstreeks worden aangesloten op graafmachines van 25 tot 32 ton, waarbij gebruik wordt gemaakt van het hydraulische systeem van de graafmachine, zonder dat er externe accu's nodig zijn. Dit vereenvoudigt de implementatie en vermindert de kapitaaluitgaven.

Zuidoost-Azië: het lage onderhoudskostenontwerp, Made In China en het robuuste koelsysteem van de SV-300 zorgen voor betrouwbare prestaties in warme, vochtige tropische klimaten. Het stromingsfusiesysteem met dubbele pomp, Made In China, past zich aan de gevarieerde bodemomstandigheden aan, van zachte alluviale bodems tot stijve klei. Toepassingen zijn onder meer havenbouw, bescherming tegen overstromingen en stedelijke infrastructuurprojecten.

India: Dankzij de snelle ontwikkeling van de infrastructuur in India, die snelwegen, bruggen en hoge gebouwen omvat, levert de SV-300 het vermogen en de betrouwbaarheid die nodig zijn voor veeleisende projecten. Het snelle gereedschapswisselsysteem Made In China maakt een snelle aanpassing aan verschillende paaltypen mogelijk – van cruciaal belang voor aannemers die meerdere projecttypen beheren. Het ontwerp met lage onderhoudskosten, Made In China, zorgt voor minimale stilstand en lagere bedrijfskosten.

Rusland: Gebouwd met hoogwaardige componenten en een robuust ontwerp, is de SV-300 bestand tegen de extreme klimaatomstandigheden in Rusland: van de Siberische kou tot de zomerse hitte. De duurzame constructie en het lage onderhoudskostenontwerp Made In China zorgen voor betrouwbare prestaties, zelfs op afgelegen werklocaties. De samenvoegklepunit met hoog debiet, Made In China, levert consistent vermogen onder uitdagende bodemomstandigheden.
