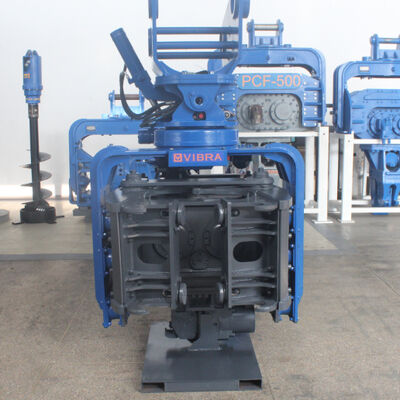

Ull Slewing Mechanism Assemblage Pile Driver Confined Space Adaptation Solution voor graafmachines

De SV‑200 is een gespecialiseerde trilheimachine met zijgreep, ontworpen om uw standaard graafmachine van 20‑25 ton te transformeren in een zeer veelzijdige heistelling. In tegenstelling tot conventionele trilblokken die voldoende verticale speling vereisen, is de SV-200 specifiek ontworpen voor omgevingen met weinig speling en krappe ruimtes, zoals fabrieksvloeren, onderzijden van bruggen, binnenkelders en stedelijke sleuvengraven. Het combineert twee onafhankelijke klemsystemen, volledige rotatievrijheid en bidirectioneel kantelen om ongeëvenaarde flexibiliteit te bieden bij het heien en uittrekken.

Dit model maakt deel uit van onze beproefde serie zijgrepen, die de voorkeurskeuze is geworden voor aannemers die op locaties met beperkte ruimte moeten werken zonder dat dit ten koste gaat van vermogen of productiviteit. Met de SV‑200 verzorgt één machine de gehele workflow – klemmen, positioneren, rijden en uittrekken – waardoor er geen extra kranen of extra apparatuur nodig zijn.

De SV‑200 is uitgerust met een robuust volledig zwenkmechanisme dat een continue rotatie van 360 graden mogelijk maakt. Hierdoor kan de machinist de paal in elke richting richten zonder de graafmachine te verplaatsen, wat van cruciaal belang is bij het werken langs muren, in putten of op drukke bouwplaatsen waar de manoeuvreerruimte beperkt is.

Als aanvulling op de rotatie is debidirectionele kantelbare aandrijfkop, dat een zijdelingse kantelmogelijkheid van ±30 graden biedt. Met deze functie kan de bestuurder de verticale paal corrigeren of schuine geleiderails volgen, waardoor een nauwkeurige uitlijning wordt gegarandeerd, zelfs als de graafmachine op oneffen terrein geparkeerd staat. De combinatie van volledig zwenken en kantelen in twee richtingen maakt de SV‑200 uitzonderlijk aanpasbaar voor keermuren, damwanden langs hellingen en gebogen uitlijningsprojecten.

De productiviteit op diverse bouwplaatsen hangt vaak af van hoe snel u kunt wisselen tussen verschillende paalprofielen. De SV‑200 beschikt over eensnel gereedschapwisselsysteemwaardoor de machinist snel klemzittingen kan verwisselen. De gestandaardiseerde interface accepteert verwisselbare bek-inzetstukken voor stalen damwandpalen (U-type, Z-type), H-balken en ronde buispalen. Dit betekent dat u met minimale stilstand kunt overstappen van het heien van damwanden in de ochtend naar het trekken van pijppalen in de middag – zonder speciaal gereedschap of langdurig opnieuw aanbrengen.

Dit systeem bespaart niet alleen tijd, maar vermindert ook de behoefte aan meerdere speciale machines, waardoor uw vlootinvesteringen en onderhoudskosten worden verlaagd.

Een van de opvallende voordelen van de SV‑200 is zijn vermogenwerkingsvermogen met lage hoofdruimte. Het compacte verticale profiel van het zijgreepontwerp, gecombineerd met de bodemklem, zorgt ervoor dat de machine kan werken onder obstakels boven het hoofd van slechts 4 meter – een hoogte waar traditionele trilblokken eenvoudigweg niet op passen. Dankzij de klemmethode met zijgreep is er ook geen hoge makelaar of mast nodig, waardoor deze ideaal is voor funderingsreparaties binnenshuis, onderbouw van brugdekken en projecten met tunnelhoogte.

Bovendien is de gehele unit ontworpen als eenoplossing voor aanpassing van besloten ruimten. De slanke afmetingen (1220 mm breed, 2150 mm hoogte) en lichtgewicht constructie (2280 kg) zorgen ervoor dat de SV-200 door smalle toegangspunten kan worden gemanoeuvreerd en in krappe graafkasten kan worden gebruikt zonder de stabiliteit of veiligheid in gevaar te brengen. De hydraulische slangen en bedieningsleidingen zijn zo geleid dat ze niet blijven haken, waardoor de bruikbaarheid in krappe omstandigheden nog verder wordt verbeterd.

Ondanks zijn compacte formaat levert de SV‑200 indrukwekkende prestaties. Met een centrifugaalkracht van 558 kN en een instelbaar frequentiebereik van 2300-3000 tpm kan hij de meeste middelzware heiwerkzaamheden aan, inclusief het heien van damwanden, H-palen en pijppalen van 6 tot 10 meter in samenhangende grond, zandig grind en verweerd gesteente. De hydraulische motor wordt rechtstreeks aangedreven door het hulpcircuit van de graafmachine (debiet vereist 170-230 l/min bij 32 MPa), waardoor er geen externe krachtbron nodig is en het brandstofverbruik wordt verminderd.

Het systeem met twee klemmen – zijklem (335 kN klemkracht) en onderklem (385 kN) – zorgt voor een veilige grip gedurende de hele cyclus. De onderklem is vooral handig bij het uittrekken van palen, omdat deze de paal stevig vasthoudt tijdens het opwaarts trekken, terwijl de zijklem zorgt voor een stabiele geleiding tijdens het heien. Dankzij deze opstelling met dubbele klem kan de machinist ook de zijklem losmaken bij het draaien van de paal, waardoor de spanning op de giek van de graafmachine wordt geminimaliseerd.

Alle kritische hydraulische componenten zijn beschermd in een stevige behuizing en de lagerconstructies zijn ontworpen voor een lange levensduur met eenvoudige smeerintervallen. De modulaire constructie van de klemzittingen en het snelle gereedschapswisselsysteem vereenvoudigen het onderhoud verder – versleten kaakplaten kunnen binnen enkele minuten worden vervangen zonder de gehele klemeenheid te verwijderen. Voor wagenparkbeheerders vertaalt dit zich in lagere totale eigendomskosten en een hogere machinebeschikbaarheid.

Waarden zijn ter referentie en kunnen variëren afhankelijk van de configuratie en omstandigheden ter plaatse.
