Side Grip Pile Driver China SV500 met High Frequency Vibration Output Factory & Low Maintenance Cost Design Manufacturers

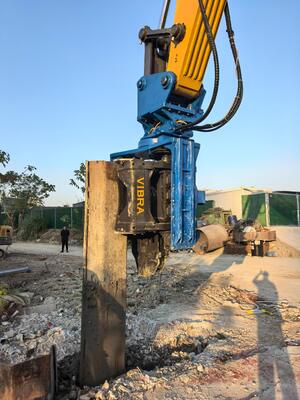

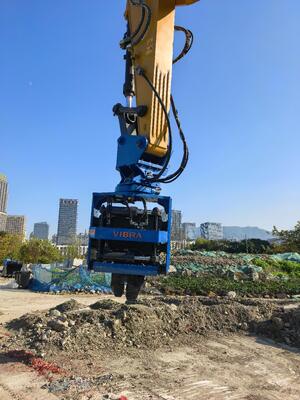

Als product van een toonaangevende hoogfrequente trillingsproductiefabriek genereert de SV500 een centrifugaalkracht van 772 kN bij een excentrisch moment van 7,6 kgm. Het frequentiebereik (2300–3100 tpm) zorgt voor een snelle vervloeiing van de grond, waardoor palen 30–50% sneller kunnen zinken of uittrekken dan standaard hydraulische trilblokken. Deze hoogfrequente trillingsoutput is vooral effectief in dichte klei-, zandig grind- en permafrostlagen die veel voorkomen in Siberische infrastructuurprojecten of kustaanwinning in Indonesië. Een lagere amplitude gecombineerd met een hoge frequentie vermindert ook de vermoeidheid van de giek van de graafmachine.

De SV500 heeft een ontwerp met lage onderhoudskosten, ontwikkeld door ervaren fabrikanten. Belangrijke elementen zijn onder meer:

• Excentrische lagers van het patroontype met gecentraliseerde smeerpoorten – elke 100 uur gesmeerd in plaats van dagelijks.

• Geharde, vervangbare slijtplaten op de zijklem en onderklem – het is niet nodig om hele klemlichamen te vervangen.

• Afgedichte hydraulische motor met geïntegreerde drukontlasting – maakt externe afvoerleidingen overbodig.

• Modulair kleppenblok met toegankelijke testpoorten voor snelle diagnose.

Dit ontwerp met lage onderhoudskosten betekent een lager verbruik van reserveonderdelen en minder monteursuren. Aannemers in India en Rusland rapporteren 40% lagere jaarlijkse onderhoudskosten vergeleken met conventionele hamers met zijgreep.

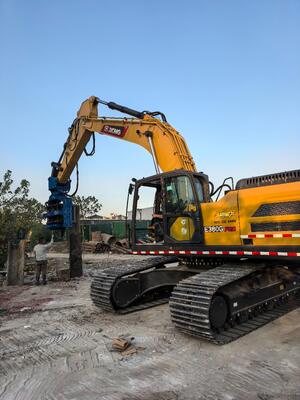

De SV500 is voorzien van een dubbel pompstroommengsysteem van gespecialiseerde fabrikanten. Dit systeem combineert op intelligente wijze de stroom van twee onafhankelijke hulpcircuits van de gastgraafmachine en levert een stabiele 320–400 l/min bij 32 MPa – zelfs wanneer het motortoerental onder belasting fluctueert. Het stroommengsysteem met dubbele pomp omvat ook een anticavitatieklep en een extra grote oliekoeler, waardoor oververhitting wordt voorkomen tijdens continu gebruik in tropische klimaten (bijvoorbeeld 45°C in Thailand of India). Er is geen externe krachtbron nodig, waardoor het totale gewicht laag en de wendbaarheid hoog blijft.

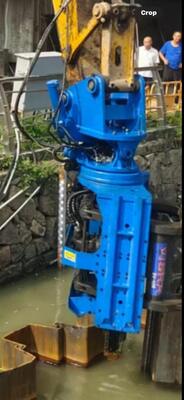

Dankzij de bidirectionele kantelkop kan de paal naar links of rechts worden gekanteld tot 30° ten opzichte van verticaal, terwijl de hoofddraaikrans 360° rotatie mogelijk maakt. Deze bidirectionele kantelbare heikop is van onschatbare waarde bij het installeren van geharkte damwanden voor zeeweringversterking, het heien onder bruggen met schuine landhoofden of het uitlijnen van palen op oneffen terrein. In tegenstelling tot ontwerpen met één kantelfunctie geeft het bidirectionele systeem volledige controle zonder de graafmachine te verplaatsen. Exploitanten van de heuvelontwikkelingen in Maleisië en de Russische projecten voor de bescherming van rivieroevers vertrouwen dagelijks op dit kenmerk.

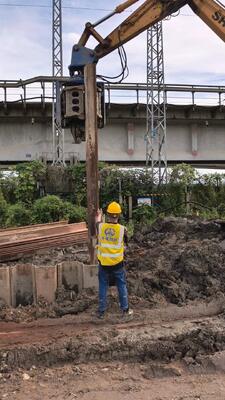

Als Chinese heimachine met zijgreep is de SV500 speciaal ontworpen voor krappe ruimtes. De configuratie met zijgreep houdt de paal dicht bij de graafarm, waardoor er slechts 3,5 tot 4 meter verticale vrije hoogte nodig is. De onderklem zet de paalpunt vast, waardoor verdwalen tijdens het heien wordt voorkomen. Deze heimachine met zijgreep China is met succes ingezet in fabrieksuitbreidingen, onder bestaande bovenloopkranen en langs middenbarrières van snelwegen – gebieden waar conventionele heistellingen niet kunnen werken.
