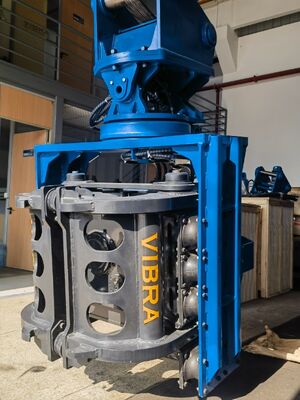

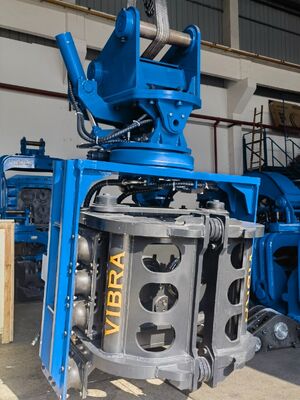

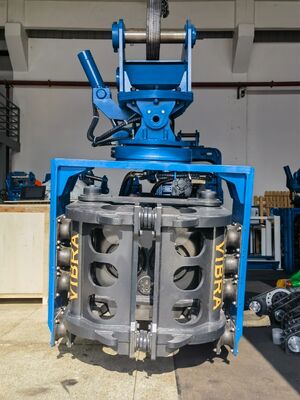

Side Grip Pile Driver Low Headroom Operation Capability & Integrated Control Valve Assembly voor graafmachines van 25-32 T
Productdetails
| Zonderling Ogenblik | 5,6 kgm | Centrifugale kracht | 558 kn |
|---|---|---|---|
| Frequentie | 2300~3000 tpm | Kracht van de zijklem | 385 KN |
| Klemkracht onderaan | 490 kN | Operatie druk | 32 MPa |
| Afmeting LxBxH | 1343x1230x2923 mm | Toepasselijk Graafwerktuig | 25~32 ton |
| Markeren | zijdelingsgreep-pylle-driver middenklasse-vermogen,zijdelingse gripschaalchauffeur met veeleisende projecten,SV-300 palenbestuurder zijgreep |
||
Productomschrijving
Overzicht
De SV-300 is een veelzijdige zijgreep-stapeldriver die is ontworpen voor graafmachines van 25 tot 32 ton om uit te blinken in bouwwerkzaamheden met een lage afstand en een beperkte ruimte en woonfondsenDe lage hoofdruimte (385 kN zijklem + 490 kN bodemklem) maakt het mogelijk om met een verticale afstand van slechts 3,5 meter te rijden en te trekken.De geïntegreerde regelklepverzameling consolideert alle hydraulische functies (klemmen, rotatie, trillingen) in een enkel blok, waardoor slangverbindingen en lekpunten met meer dan 70% worden verminderd.De zelfglijende, onderhoudsarme functie maakt gebruik van verzegelde lagers die slechts om de 200-300 uur moeten worden gesmeerdIn combinatie met de hoge boorefficiëntie (558 kN centrifuge kracht, 2300-3000 tpm) zorgt de SV-300 voor een snelle penetratie in klei, zand en grind.Deze combinatie maakt de SV-300 ideaal voor aannemers in Zuidoost-Azië, India en Rusland werken aan steunmuren, bruggenpilaren, fabrieksfondamenten en zonneparken.
Belangrijkste kenmerken
De SV-300 is een beproefde zijgreep-stapeldriver die op graafmachines van 25 tot 32 ton wordt gemonteerd met minimale aanpassingen.Het ontwerp van de zijgreep maakt het mogelijk om naast bestaande structuren te werken zonder een speciale leider of kraan.
De SV-300's lage hoofdruimte operatiemogelijkheid maakt gebruik van een onderste klem om de stapel onder de hamer's hoofdlichaam vast te houden.5 meter , onder overtochten, of onder elektriciteitsleidingen.
Het geïntegreerde bedieningsventielverzameling vervangt een doolhof van afzonderlijke kleppen, slangen en fittings door een enkel bewerkte blok.en stelt een technicus in staat om elke patroonklep binnen enkele minuten te diagnosticeren en te vervangenHet klepblok is vooraf gekalibreerd voor de SV-300 ′s 220280 L/min.
De SV-300 is voorzien van zelf smeermiddelen, onderhoudsvriendelijke, afgesloten lagers op alle excentrieke assen en draaipunten.Deze lagers vereisen geen dagelijks smeren slechts een visuele controleHet smeerinterval bedraagt 200-300 uur, wat 30-40 minuten dagelijks onderhoud bespaart.
Met een excentrisch moment van 5,6 kgm en een centrifugale kracht van 558 kN bij 2300-3000 tpm levert de SV-300 een zeer efficiënte boorprestatie.het verminderen van wrijving en het toestaan van een snelle penetratie, 25-30% sneller dan met een lagere frequentieDit resulteert in een lager brandstofverbruik en een hoger dagelijks aantal palen.
Technische parameters (SV-300)
| Parameter | Waarde |
|---|---|
| Excentrisch moment | 50,6 kgm |
| Centrifuge kracht | 558 kN |
| Frequentiebereik | 2300 ¥ 3000 t/min |
| Kracht van de zijklem | 385 kN |
| Onderste klemkracht | 490 kN |
| Werkdruk | 32 MPa |
| Stroomvereiste | 220 L/min |
| Rotatie / kanteling | 360° / ±30° |
| Afmetingen (L × W × H) | 1343 × 1230 × 2923 mm |
| Gewicht (inclusief aansluiting en klem) | 3150 kg |
| Geschikte graafmachine | 25 32 ton |
| Min. hoofdruimte (onderklem) | 3.5 m |
| Grijpinterval | 200-300 uur |
Voordelen voor Zuidoost-Azië, India en Rusland
Zuidoost-Azië (dichte steden, lage bruggen)
- Laag hoofdruimtebeheer ️ aandrijflijnstaven onder verhoogde sporen en in kelders.
- Zelfglijdend, bestand tegen corrosie in vochtige tropische omgevingen
- Hoog efficiënte boorwerkzaamheden snelle doorbooringen van zee- en alluviale klei.
Indië (gemengde vloot graafmachines, kostendruk)
- Geïntegreerde bedieningskleppen reduceren hydraulische storingen bij stoffige en hoge temperaturen.
- Zelfglijdend ∙ vermindert de afhankelijkheid van ervaren monteurs.
- Hoog-efficiënte boorwerkzaamheden
Rusland (extreme koude, afgelegen gebieden)
- Betrouwbaar tot -30°C. Zelfglijdend elimineert het vetprobleem bij koud weer.
- Laag hoofdruimte werkt in industriële gebouwen zonder dak te verwijderen.
- Geïntegreerde bedieningsklep
Ondersteunde stapeltypen
- met een breedte van niet meer dan 50 mm
- H-balken (flanken tot 350 mm)
- met een diameter van niet meer dan 600 mm
Veelgestelde vragen
Wat is de minimale hoofdruimte voor de SV-300?
A: Met een lage hoofdruimte kunt u met behulp van de bodemklem in ruimtes van 3,5 meter werken.
Vraag 2: Hoe kan ik profiteren van de geïntegreerde besturingsklep?
A: Minder slangen en fittings betekent minder lekken. Probleemoplossing is sneller ̇ alle kleppen zijn in één blok. Als een kleppenonderbreking optreedt, vervang dan de cartridge, niet de hele montage.
V3: Hoe vaak moet ik de hamer smeren?
A: Zelfglijdende lagere onderhoudsbehoeften betekenen dat gesloten lagers slechts om de 200-300 uur moeten worden gepoetst.
V4: Wat is het verwachte dagelijkse aantal palen?
A: In middelgrote klei, 4060 palen per 8-uursploeg.
V5: Beschikbaarheid van onderdelen?
A: In voorraad in Singapore (Zuid-Azië), Mumbai (India) en Moskou (Rusland).
Conclusies
De SV-300 combineert de veelzijdigheid van de zijdraaier, een lage hoofdruimte, betrouwbaarheid van de geïntegreerde bedieningsklep, zelfglijden en een laag onderhoudsgemak.en hoge boorefficiëntie Het is de ideale keuze voor aannemers die in beperkte, uitdagende omgevingen in Zuidoost-Azië, India en Rusland werken.
