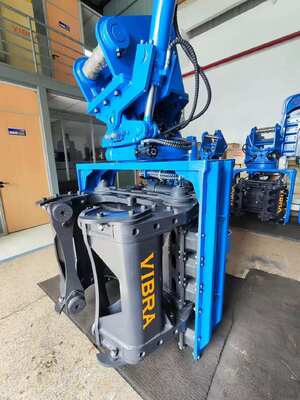

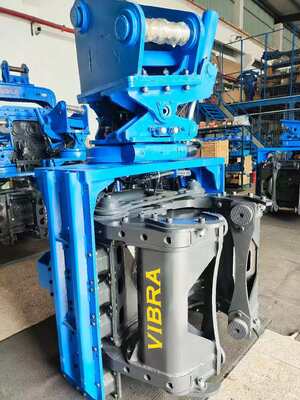

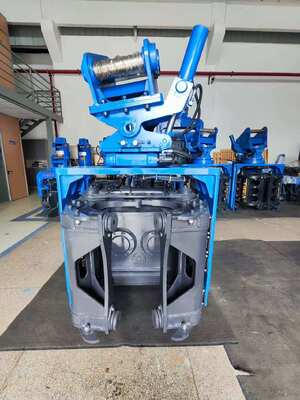

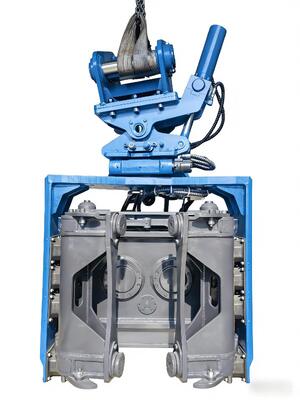

Low Headroom Pile Driver Side Grip Design met 360° Rotation & Dual Pump Flow Merging voor Heavy Piling

De SV-400 is een krachtigeHeimachine met zijgreep, gemaakt in China, speciaal ontworpen voor graafmachines van 32 tot 40 ton om te kunnen werken in de meest uitdagende omgevingen met weinig ruimte en krappe ruimtes: fabrieksrenovaties, onderbouwing van bruggen, stedelijke afwatering en uitbreidingen van ondergrondse parkeergarages. Zijnwerkingsvermogen met lage hoofdruimte– gebruik van zowel zijklem (465 kN) als onderklem (520 kN) – maakt heien en uittrekken mogelijk in verticale spelingen zo laag als3,8 meter. Als een waar360 graden rotatie heimachinebiedt hij continu zwenken (360°) plus ±30° bidirectionele kanteling, waardoor het niet meer nodig is om de graafmachine op drukke werklocaties te verplaatsen. Decompacte structuur besloten ruimtesHet ontwerp houdt de totale afmetingen krap (1400×1315×3056 mm), waardoor toegang mogelijk is via standaard industriële deuropeningen en tussen pilaren die op een afstand van 3,5 meter van elkaar staan. Dedubbel pompstroom-samenvoegsysteemzorgt ervoor dat de hamer de volledige stroom van 280-360 l/min ontvangt die nodig is voor zijn centrifugaalkracht van 656 kN, zelfs als het individuele pompvermogen van de graafmachine matig is. Deze combinatie maakt de SV-400 de ideale keuze voor aannemers in Zuidoost-Azië, India en Rusland die werken aan brughoofden, fabrieksfunderingen, havenfaciliteiten en waterkeringen.

De SV-400 is een beproefdeHeimachine met zijgreep, gemaakt in China, wereldwijd vertrouwd vanwege zijn betrouwbaarheid, kracht en installatiegemak. Hij kan met minimale aanpassingen op graafmachines van 32 tot 40 ton worden gemonteerd: normaal gesproken 2 tot 3 uur voor de eerste montage, daarna 30 minuten voor de omschakeling. Dankzij het ontwerp met zijgreep kan de hamer naast bestaande constructies werken zonder dat een speciale leider of kraan nodig is.

Conventionele heistellingen kunnen niet werken onder lage bruggen of in kelders. De SV-400'swerkingsvermogen met lage hoofdruimtelost dit probleem op door een bodemklem te gebruiken die de stapel onder het hoofdlichaam van de hamer vasthoudt. U kunt palen heien en uittrekken in een vrije ruimte zo laag als3,8 meter– perfect voor heien binnenshuis, onder viaducten of onder hoogspanningsleidingen.

In tegenstelling tot hamers die beperkt zijn tot 180° of 270°, is de SV-400 een echte360 graden rotatie heimachinemet traploos zwenken en ±30° zijwaarts kantelen. Een hydraulische draaikoppeling maakt onbeperkt draaien mogelijk zonder dat de slang draait. Plaats palen onder elke hoek, hei schuine keerwanden of verwijder gedraaide damwanden – allemaal zonder de graafmachine te verplaatsen. Dit bespaart uren aan herpositioneringstijd op drukke locaties.

Met afmetingen van slechts 1400 mm (L) × 1315 mm (B) × 3056 mm (H) en een gewicht van 3870 kg, is decompacte structuur besloten ruimtesDoor de techniek past de SV-400 door standaard fabrieksdeuropeningen, tussen kolommen en in zeecontainers. Deze compactheid verlaagt ook de transportkosten – meerdere eenheden per container naar afgelegen locaties in Siberië of eilandstaten.

De SV-400 heeft 280-360 l/min nodig om zijn volledige middelpuntvliedende kracht van 656 kN te leveren. Dedubbel pompstroom-samenvoegsysteemcombineert twee afzonderlijke hulpcircuits van de graafmachine tot één stroom met hoog debiet, waardoor een consistent vermogen wordt gegarandeerd, zelfs op machines met een lager individueel pompdebiet (bijv. 160+160 l/min). Het systeem biedt ook trillingscontrole in twee fasen: een eerste fase voor zachte grond, een tweede fase (samengevoegde stroming) voor harde lagen. Dit kenmerk is vooral waardevol in Rusland (koude olie) en India (oudere graafmachinevloten).

Zuidoost-Azië(dichte steden, lage bruggen, vloedmuren)

• Bedieningsvermogen met lage hoofdruimte– damplanken slaan onder verhoogde MRT-sporen, lage viaducten en in parkeergarages.
• 360 graden rotatie– palen verplaatsen zonder de graafmachine te verplaatsen in smalle straten in Bangkok, Jakarta, Manilla.
• Compacte structuur– past door krappe steegjes en standaard industriële deuropeningen.

Indië(renovatie van bruggen, metroprojecten, gemengde graafmachinevloten)

• Systeem voor samenvoeging van dubbele pompstromen– compatibel met oudere graafmachines van 32 tot 40 ton (JCB, Sany, Komatsu) met een gematigde hulpstroom.
• Heimachine met zijgreep, gemaakt in China– bewezen kwaliteit tegen concurrerende kosten, waardoor de kapitaaluitgaven worden verlaagd.
• 360° rotatie– versnelt het in elkaar grijpen van damplanken voor brughoofden en kofferdammen.

Rusland(extreem koude, afgelegen locaties, industriële installaties met weinig ruimte)

• Betrouwbaar tot -30°C.Lage hoofdruimtemaakt heien in fabrieksgebouwen mogelijk zonder dat het dak hoeft te worden verwijderd.
• Compacte structuur– verlaagt de transportkosten naar Siberië; meer eenheden per container.
• Samenvoeging van dubbele pompenhandhaaft het hydraulisch vermogen, zelfs bij koude, dikke olie – de tweede trap verhoogt de kracht wanneer dat nodig is.

• Stalen damwanden van het U-type en Z-type
• H-balken (tot 400 mm flens)
• Ronde buispalen (tot 800 mm diameter)
• Verwisselbare klembekken – vervanging in minder dan 10 minuten

Vraag 1: Wat is de minimale hoofdruimte voor de SV-400?
EEN: Metwerkingsvermogen met lage hoofdruimteMet de onderklem kunt u werken in een vrije ruimte tot 3,8 meter.

Vraag 2: Kan de SV-400 continu draaien zonder dat de slang beschadigd raakt?
EEN: Ja. Als een360 graden rotatie heimachineHet beschikt over een hydraulische draaikoppeling die onbeperkt draaien mogelijk maakt – geen draaien, geen slangmoeheid.

Vraag 3: Mijn graafmachine heeft een totaaldebiet van slechts 240 l/min. Kan het de SV-400 gebruiken?
A: Ja – dedubbel pompstroom-samenvoegsysteemcombineert twee circuits (bijvoorbeeld 120+120 l/min) om 240 l/min te bereiken. Voor een volledige kracht van 656 kN raden we 280-360 l/min aan, maar de hamer presteert nog steeds met een lager vermogen bij een lager debiet.

Vraag 4: Wat betekent ‘besloten ruimten met een compacte structuur’ op locatie?
A: De SV-400 is slechts 1,315 m breed en 3,056 m hoog. Het gaat door standaard industriële deuropeningen en werkt tussen pilaren die 3,5 tot 4 meter uit elkaar staan.

Vraag 5: Hoe werkt de tweetrapstrilling?
A: De eerste fase maakt gebruik van een enkele pompstroom voor normale grondsoorten. De tweede fase activeert dedubbele pompstroming samenvoegenom de excitatiekracht voor harde lagen te vergroten – allemaal geregeld vanuit de cabine.

Vraag 6: Beschikbaarheid van reserveonderdelen?
A: We hebben slijtageonderdelen (klembekken, afdichtingen, slangen, lagers) op voorraad in Singapore (ZO-Azië), Mumbai (India) en Moskou (Rusland). Levering 3-5 werkdagen.

De SV-400 is het ultiemeHeimachine met zijgreep, gemaakt in Chinavoor aannemers die dat nodig hebbenwerkingsvermogen met lage hoofdruimte,360 graden rotatie heimachineflexibiliteit,compacte structuur besloten ruimtestoegang, endubbel pompstroom-samenvoegsysteembetrouwbaarheid. Het levert 656 kN trilvermogen om damplanken, H-balken en pijppalen te heien in de krapste, meest uitdagende omgevingen in Zuidoost-Azië, India en Rusland. Neem contact met ons op voor een compatibiliteitscontrole met uw graafmachine van 32 tot 40 ton.
