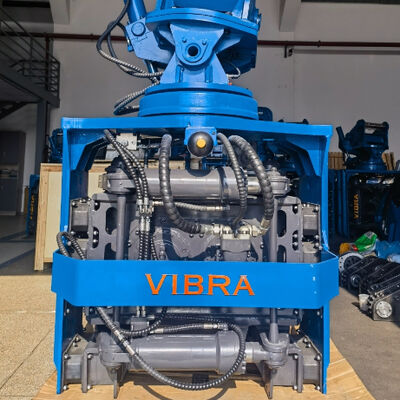

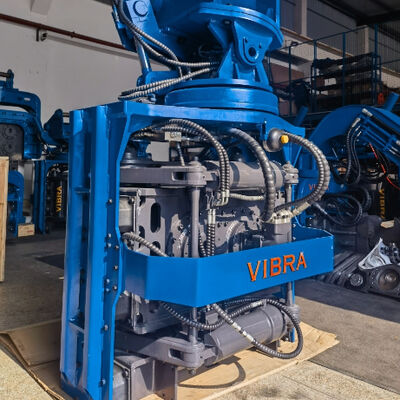

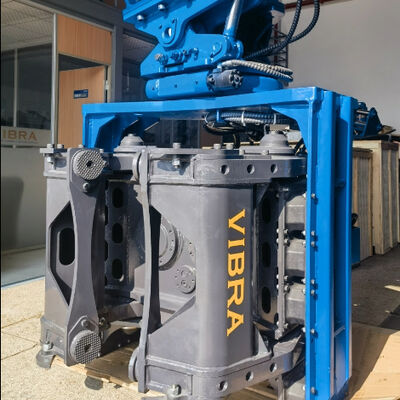

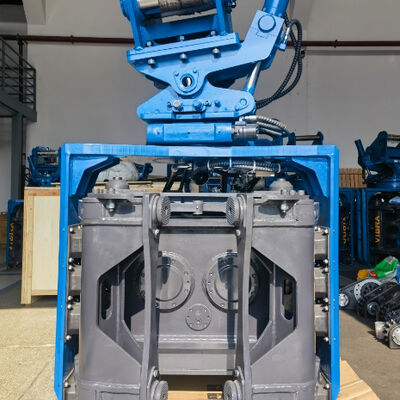

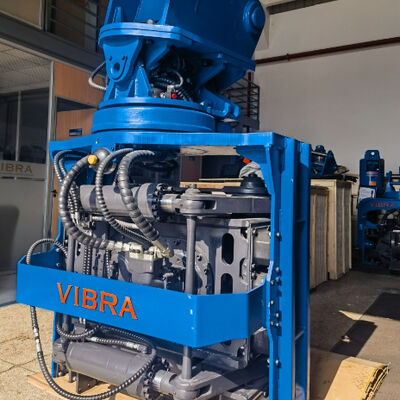

Hydraulische heimachine met zijgreep voor krappe ruimtes | Bediening met lage hoofdruimte + bidirectionele kanteling en 360° rotatie

De SV-400 is een gespecialiseerdHeimachine met zijgreep– een unieke vorm van hydraulische trilhamer, speciaal ontworpen voor toepassingen met weinig hoofdruimte en kleine ruimtes. In tegenstelling tot traditionele heimachines die een grote verticale vrije ruimte vereisen, kan de SV-400 rechtstreeks op graafmachines van 32 tot 40 ton worden gemonteerd en is efficiënt heien en uitgraven mogelijk in omgevingen met ernstige hoogtebeperkingen, zoals onder bruggen, in fabrieken, in tunnels en langs spoorlijnen. Deze machine beschikt overvolledige 360 ​​graden continue rotatieen bidirectioneel kantelbare heikop (±30 graden), waardoor de machinist de paal onder elke hoek kan positioneren zonder de graafmachine te verplaatsen. Dankzij de lage werkhoogte (totale hoogte met klem: 3056 mm) kan de SV-400 werken in ruimtes van slechts 3,5 tot 4 meter diep. Het snelle gereedschapswisselsysteem met vervangbare standaard kleminterfaces ondersteunt stalen damwanden, H-balken en ronde buispalen – allemaal met één machine. De SV-400 levert een middelpuntvliedende kracht van 658 kN, werkt op 32 MPa en vereist een stroom van 280–360 l/min, waardoor het de ultieme oplossing is voor heiwerk in kleine ruimtes in Zuidoost-Azië, India en Rusland.

Excentrisch moment: 6,6 kgm

Centrifugaalkracht: 658 kN

Frequentiebereik: 2300–5000 rpm (tweetraps instelbaar)

Klemkracht zijkant: 385 kN | Klemkracht onder: 490 kN

Werkdruk: 32 MPa

Werkstroom: 280–360 l/min

Rotatie-/kantelhoek: 360° / ±30°

Afmetingen (L×B×H): 1400×1315×3056 mm

Gewicht (inclusief connector en klem): 3870 kg

Geschikte graafmachine: 32–40 ton

Zuidoost-Azië (brugverbreding, fabrieksuitbreidingen, tunnelbouw)

• Het vermogen om te werken met een lage vrije hoogte is essentieel voor het werken onder bestaande verhoogde snelwegen in Bangkok, Jakarta en Manilla tijdens verbredingsprojecten.

• Volledige 360 ​​graden continue rotatie maakt nauwkeurige uitlijning van palen mogelijk in dichtbevolkte stedelijke bouwzones met minimale herpositionering van de graafmachine.

• De bidirectionele kantelkop helpt bij het installeren van damwanden voor kanaalmuren en waterkeringen onder gespecificeerde hoeken.

India (viaduct onderdekswerk, metrorail, industriële loodsen)

• Het ontwerp van de heimachines met zijgreep elimineert de noodzaak voor lange leiders, waardoor het mogelijk wordt om palen te heien onder lage viaducten en in magazijnuitbreidingen waar de vrije ruimte boven de 4 meter bedraagt.

• Dankzij het snelle gereedschapswisselsysteem kunnen aannemers op hetzelfde bouwterrein wisselen tussen stalen damwanden (voor funderingssteun) en H-balken (voor bouwkolommen), wat tijd en uitrustingskosten bespaart.

• Volledige rotatie van 360 graden is van onschatbare waarde bij het werken langs smalle servicestraten in drukke steden als Mumbai en Delhi.

Rusland (industriële installaties, brugreparaties, besloten winterverblijven)

• De lage werkruimte maakt heien mogelijk in verwarmde behuizingen of onder bestaande bovenloopkranen in fabrieken – van cruciaal belang voor het op peil houden van de productie tijdens winterrenovaties.

• De bidirectioneel kantelbare aandrijfkop met robuuste hydraulische cilinders presteert betrouwbaar bij temperaturen onder het vriespunt.

• Het snelle gereedschapswisselsysteem minimaliseert de uitvaltijd bij het wisselen tussen paaltypes – vooral handig in afgelegen industriële zones waar meerdere machines niet gemakkelijk kunnen worden gemobiliseerd.

Vraag 1: Wat maakt een heimachine met zijgreep anders dan een standaard trilblok?

A: Een heimachine met zijgreep maakt gebruik van twee klemsystemen: een zijklem en een onderklem. De zijklem grijpt de paal zijdelings vast, waardoor de gehele constructie een veel lagere totale hoogte heeft. Dit zorgt voor een lage werkruimte: u kunt palen heien in ruimtes van maximaal 3,5 tot 4 meter verticaal, wat onmogelijk is met standaard hamers met alleen een bodemklem.

Vraag 2: Kan de SV-400 heipalen onder een hoek heien?

EEN: Ja. Dankzij de bidirectionele kantelbare aandrijfkop kunt u de hamer ±30 graden in twee richtingen kantelen. Dit is ideaal voor beslagpalen (hellende keermuren), damwanden aan de rivieroever of het compenseren van oneffenheden in de grond.

Vraag 3: Heeft het echt een volledige rotatie van 360 graden?

EEN: Absoluut. Volledige 360 ​​graden continue rotatie wordt bereikt via een precisiedraaikrans. U kunt de hamer en de paal in elke richting draaien zonder de graafmachine te verplaatsen – een enorm voordeel in krappe ruimtes.

Vraag 4: Hoe werkt het snelle gereedschapswisselsysteem?

A: Het snelle gereedschapswisselsysteem maakt gebruik van vervangbare standaard klemzittinginterfaces. U verwijdert eenvoudigweg een paar pennen, verwisselt de klembekken (stalen damwandprofiel, H-balkgreep of buisklem) en installeert deze opnieuw. De hele verandering duurt minder dan 10 minuten. Geen speciaal gereedschap vereist.

Vraag 5: Welke maat graafmachine heb ik nodig voor de SV-400?

A: De SV-400 past op graafmachines van 32 tot 40 ton. Het vereist een hydraulisch debiet van 280–360 l/min bij 32 MPa. Compatibele modellen zijn onder meer Komatsu PC360–PC400, Hitachi ZX350–ZX400 en Sany SY335–SY395.

Vraag 6: Welke stapeltypes kan het aan?

A: Met het snelle gereedschapswisselsysteem kan de SV-400 het volgende aan:

• U-type en Z-type stalen damwanden (de meeste profielen)

• H-balken (brede flens, medium flens)

• Ronde stalen buispalen (diverse diameters)

• Prefab betonpalen (met optionele rubberen pads)

Vraag 7: Hoe komt de werking van de brug met een lage vrije hoogte ten goede aan de werking van de brug?

A: Bij het rehabiliteren of verbreden van bestaande bruggen moet u vaak palen direct onder het brugdek heien, waar de vrije ruimte slechts 3,5 tot 4 meter bedraagt. Traditionele heimachines passen niet. Dankzij de lage hoofdruimte van de SV-400 kunt u onder het dek werken zonder de brug voor het verkeer af te sluiten – een enorme tijd- en kostenbesparing.

Vraag 8: Welk onderhoud is vereist voor het kantel- en rotatiesysteem?

A: De draaikrans en kantelcilinders zijn afgedicht en moeten elke 50 bedrijfsuren periodiek worden gesmeerd. De kleminterfaces van het snelle gereedschapswisselsysteem moeten na 500 uur worden geïnspecteerd op slijtage. Alle hydraulische componenten gebruiken standaard oliën van graafmachinekwaliteit.
