Side Grip Pile Driver. High Frequency Vibration Output & Confined Space Adaptation Solution voor 25-32T graafmachine.

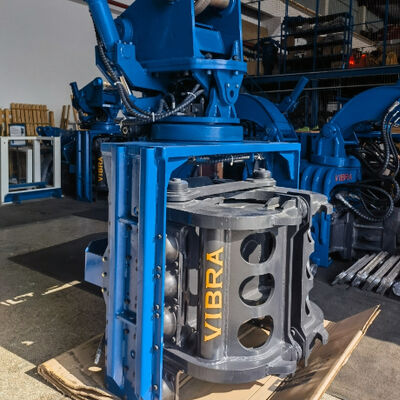

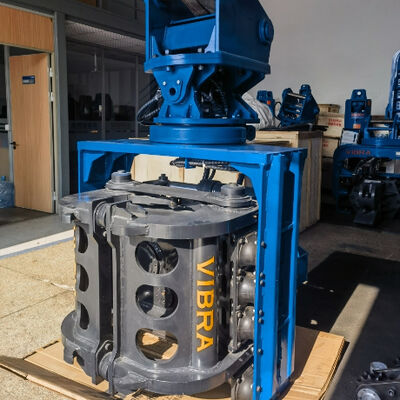

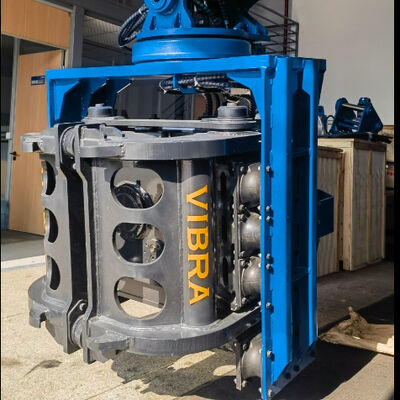

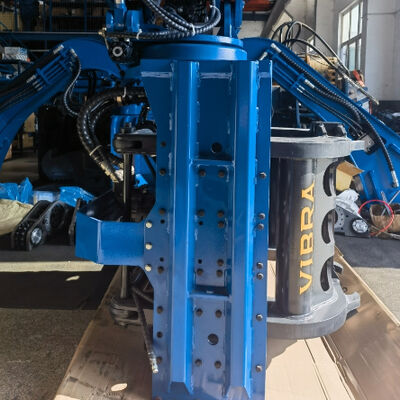

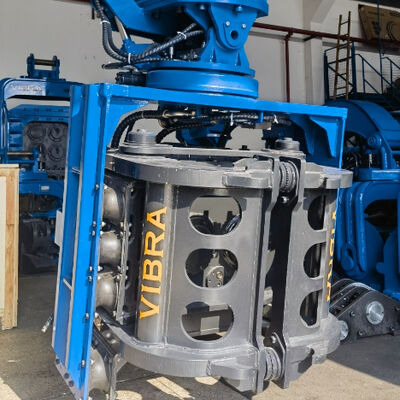

De SV-300 is een gespecialiseerde heimachine met zijgreep – een unieke vorm van hydraulische trilhamer, ontworpen voor weinig vrije hoogte en krappe ruimtes. In tegenstelling tot conventionele heimachines die een grote doorvaarthoogte vereisen, kan de SV-300 rechtstreeks op graafmachines van 25 tot 32 ton worden gemonteerd en werkt hij efficiënt onder bruggen, in fabrieken, in tunnels en langs spoorlijnen. Als hydraulische heimachine wordt hij rechtstreeks aangesloten op het hulpcircuit van de graafmachine (32 MPa, 220–280 l/min), waardoor er geen externe krachtbron nodig is. De machine levert hoogfrequente trillingen (2300–3000 tpm) en een hoge impactenergie per slag (559 kN centrifugaalkracht), waardoor de omringende grond snel vloeibaar wordt om wrijving te verminderen en palen met uitzonderlijke snelheid te heien. De SV-300 is een complete oplossing voor aanpassing aan besloten ruimten. De compacte totale hoogte (2923 mm met klem) en het geïntegreerde zijgreepmechanisme maken heien mogelijk in verticale doorgangen van slechts 3,3 tot 3,8 meter. Eén machine verzorgt het klemmen, positioneren, heien en uittrekken, met een vervangbare kleminterface voor stalen damwanden, H-balken en ronde buizen. Voor aannemers die in omgevingen met beperkte ruimte in Zuidoost-Azië, India en Rusland werken, levert de SV-300 ongeëvenaarde productiviteit en betrouwbaarheid.

Aanvullende specificaties uit de catalogus:

• Excentrisch moment: 5,6 kgm

• Frequentiebereik: 2300–3000 tpm (instelbaar)

• Klemkracht zijkant: 385 kN | Klemkracht onder: 490 kN

• Werkdruk: 32 MPa | Werkstroom: 220–280 l/min

• Rotatiehoek: 360° | Kantelhoek: ±30°

• Afmetingen (L×B×H): 1343×1230×2923 mm

• Gewicht (inclusief connector en klem): 3150 kg

• Geschikte graafmachine: 25–32 ton

Zuidoost-Azië (fabriekstoevoegingen, brugverbreding, tunnelbouw)

• Een oplossing voor aanpassing aan besloten ruimten is essentieel voor het werken onder bestaande verhoogde snelwegen in Bangkok, Jakarta en Manilla. Bij veel verbredingsprojecten is het heien direct onder het dek nodig met een vrije ruimte van minder dan 4 meter – de SV-300 past daar perfect bij.

• Hoogfrequente trillingen minimaliseren het vloeibaar maken van de bodem in zachte zeeklei, terwijl de hoge impactenergie per slag ervoor zorgt dat de palen snel de ontwerpdiepte bereiken.

• Het ontwerp van de heiblok met zijgreep zorgt ervoor dat machinisten langs kanaalwanden en afvoerkanalen kunnen werken zonder de graafmachine te verplaatsen.

India (onderdekwerk via viaduct, metrorail, industriële loodsen)

• De integratie van hydraulische heimachines met standaard graafmachines van 25–32 ton verlaagt de vlootkosten met wel 40% vergeleken met speciale heistellingen – een groot voordeel voor prijsgevoelige infrastructuurprojecten.

• Een oplossing voor aanpassing aan besloten ruimtes maakt het heien mogelijk in fabrieksuitbreidingen waar bovenloopkranen of dakspanten de verticale ruimte beperken.

• Hoge impactenergie per slag (559 kN) dringt door gemengde bodems – van de alluviale afzettingen van Delhi NCR tot de verweerde rotsen van Bengaluru.

Rusland (renovatie van industriële installaties, reparatie van bruggen, winterverblijven)

• De oplossing voor aanpassing aan besloten ruimten maakt heien in verwarmde tijdelijke omheiningen tijdens de winter mogelijk, waardoor de productiviteit zelfs bij -30°C behouden blijft.

• Hoogfrequente trillingen breken snel door bevroren bovengrond en actieve permafrostlagen, waardoor de cyclustijden worden verkort.

• Hydraulische heimachine met robuuste afdichtingen en hoogwaardig staal werkt betrouwbaar bij extreme kou. De hoge impactenergie per slag overwint met gemak bevroren grond.
