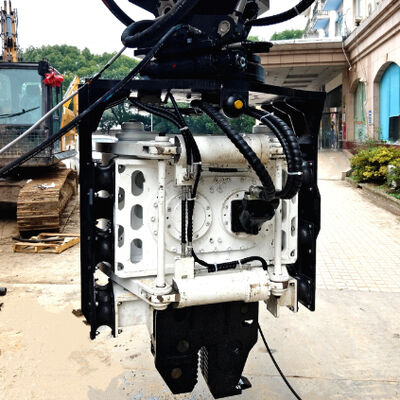

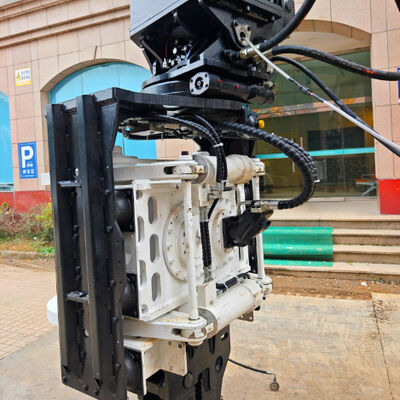

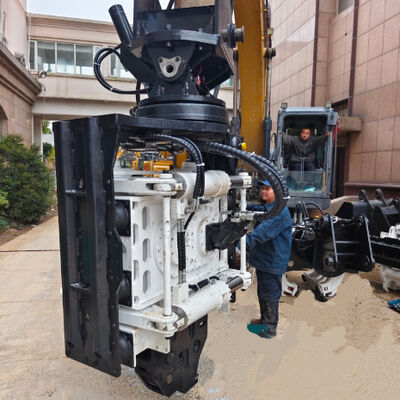

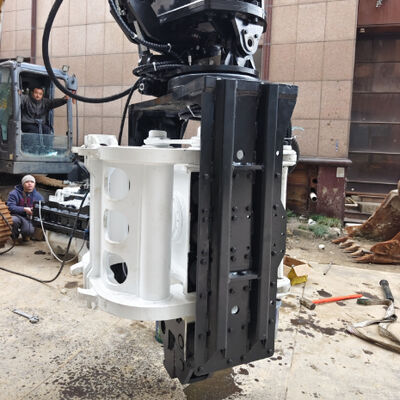

SV300 heimachine met zijgreep – stroomsamenvoegsysteem met dubbele pomp en geïntegreerde regelklep voor graafmachines van 25-32 ton

De SV300 Side Grip Pile Driver is een hydraulisch trilhulpstuk ontworpen voor graafmachines van 25 tot 32 ton. Hij behoort tot onze SV-serie, ontworpen voor het heien en uittrekken van stalen damplanken, H-balken en pijppalen in lage doorrijhoogte en smalle ruimtes, zoals fabrieksrenovaties, onderdoorgangen van bruggen, tunneluitbreidingen en stedelijke infrastructuurprojecten. De SV300 beschikt over vijf geavanceerde hydraulische en structurele kenmerken: een systeem voor het samenvoegen van stromen met twee pompen, een geïntegreerd regelklepsamenstel, een samenvoegende klepeenheid met hoog debiet, een complete oplossing voor aanpassing aan besloten ruimten en een hoogfrequente trillingsoutput (558 kN, 2300-3000 tpm). Deze eigenschappen zorgen samen voor uitzonderlijk vermogen, nauwkeurige controle en de mogelijkheid om te werken waar conventionele heimachines niet passen.

De SV300 is uitgerust met een systeem voor het samenvoegen van de stromen met twee pompen, dat hydraulisch vermogensbeheer in twee fasen mogelijk maakt. In de normale modus zorgt een enkel pompcircuit voor voldoende doorstroming voor lichte heiwerkzaamheden of extractie, waardoor brandstof wordt bespaard en de warmteontwikkeling wordt verminderd. Wanneer de paal dicht grind, verdichte vulling of stijve klei tegenkomt, voegt het systeem automatisch de stroom van een tweede pomp samen, waardoor het hydraulische vermogen naar de trilmotor onmiddellijk toeneemt. Dit vergroot de middelpuntvliedende kracht tot de volledige 558 kN, waardoor de SV300 zware geologische omstandigheden kan overwinnen zonder de draagmachine te upgraden. Het samenvoegproces verloopt soepel en schokvrij en beschermt zowel de hamer als de graafmachine. Voor operators die in gemengde grondlagen werken (gebruikelijk in rivierdelta's en alluviale vlaktes) verbetert deze functie de productiviteit aanzienlijk.

De SV300 is voorzien van een geïntegreerd regelklepsamenstel dat is geïmporteerd van toonaangevende internationale hydraulische merken. Dit compacte kleppenblok centraliseert alle hydraulische functies: vibratie start/stop, excentrische draairichting, debietregeling, kantelregeling en rotatieregeling. Onafhankelijke controle van elke actie vereenvoudigt het onderhoud en het oplossen van problemen, vermindert de externe slangwirwar en verbetert de responstijd. In tegenstelling tot traditionele systemen met meerdere afzonderlijke kleppen die met lange slangen zijn verbonden, minimaliseert het geïntegreerde ontwerp lekpunten en drukverliezen. De klepconstructie is geschikt voor een werkdruk van 32 MPa en is voorzien van ingebouwde drukontlasting en anti-cavitatiebescherming. Voor wagenparkeigenaren betekent dit minder hydraulische storingen en snellere diagnoses.

Als aanvulling op het mengsysteem met dubbele pomp is de SV300 voorzien van een speciale mengklepeenheid met hoog debiet die de gecombineerde stroom van beide pompen beheert. Deze unit is ontworpen voor een capaciteit van maximaal 280 l/min (het maximale bedrijfsdebiet van de SV300) bij 32 MPa zonder noemenswaardig drukverlies. De klepeenheid met hoog debiet is voorzien van nauwkeurig bewerkte spoelen en geharde zittingen voor een lange levensduur. Wanneer de operator de ‘boostmodus’ selecteert, opent de klepeenheid interne doorgangen om de twee pompstromen naadloos samen te voegen. De unit biedt ook proportionele stroomregeling, waardoor de machinist de trillingsfrequentie kan variëren van 2300 tot 3000 tpm. Het resultaat is een soepele, instelbare vermogensafgifte die precies aansluit bij de bodemgesteldheid – van zachte klei tot verweerd gesteente.

De SV300 is ontworpen als een complete oplossing voor aanpassing aan besloten ruimtes. Het ontwerp komt tegemoet aan alle beperkingen die voorkomen op werklocaties met weinig hoofdruimte en smalle toegang:

• Dankzij de zijgreepklemming is er geen grote verticale leider nodig, waardoor de vereiste vrije ruimte boven het hoofd wordt teruggebracht tot slechts 3,5 meter.

• Dankzij de compacte afmetingen (1343 × 1230 × 2923 mm) past de hamer door standaard deuropeningen en tussen dicht bij elkaar gelegen muren.

• 360° continue rotatie en ±30° bidirectionele kanteling maken nauwkeurige paalpositionering mogelijk zonder de graafmachine te verplaatsen.

• Verwisselbare klemzittingen maken snel wisselen tussen stalen damplanken, H-balken en pijppalen mogelijk, zonder gereedschap.

• Dubbel klemsysteem (zijklem + onderklem) houdt de paal stevig vast, zelfs bij werken onder extreme hellingshoeken.
  Voor aannemers die werken aan fabrieksuitbreidingen, onderdoorgangen voor bruggen, binnenconstructies of sleuven voor stedelijke nutsvoorzieningen, verandert de SV300 een standaard graafmachine van 25 tot 32 ton in een zeer manoeuvreerbare heimachine die gebieden kan bereiken waar geen andere heimachine kan komen.

De SV300 levert een hoogfrequent trillingsvermogen van 2300–3000 tpm (instelbaar via debietregeling) met een centrifugaalkracht van 558 kN (excentrisch moment 5,6 kgm). Hoogfrequente trillingen maken de grond rond de paal snel vloeibaar, waardoor de wrijvingsweerstand tot 75% wordt verminderd. De belangrijkste voordelen zijn onder meer:

• Snelle penetratie – een stalen damwand van 12 meter kan in 60-90 seconden worden geheid in middelmatig dicht zand of klei.

• Vlotte extractie – zelfs palen die al maanden liggen, kunnen met minimale inspanning worden getrokken.

• Minder zijdelingse trillingen – horizontale krachten worden geëlimineerd, waardoor de giek van de graafmachine en nabijgelegen constructies worden beschermd.

• Minder ruis – hoge frequentie verschuift het akoestische spectrum weg van vervelende laagfrequente dreunen.
  Dankzij de instelbare frequentie kan de machinist voor elke grondlaag de optimale instelling instellen: een lagere frequentie (2300-2500 tpm) voor zachte grond om brandstof te besparen, een hogere frequentie (2700-3000 tpm) voor dichte of bevroren grond om de penetratie te maximaliseren.

• Zuidoost-Azië – Stedelijke infrastructuurprojecten hebben vaak gemengde bodemomstandigheden (zachte klei tot dicht zand). Het stroommengsysteem met dubbele pomp en de mengklepeenheid met hoog debiet leveren on-demand vermogen zonder de drager te groot te maken. De oplossing voor aanpassing aan besloten ruimtes maakt het mogelijk om onder bestaande viaducten en tussen gebouwen te heien.

• India – Kostengevoelige aannemers profiteren van de geïntegreerde regelklepconstructie, die slanglekken en onderhoudsonderbrekingen vermindert. De hoogfrequente trillingsoutput werkt efficiënt in de gevarieerde bodems van het Deccan-plateau en de Ganges-vlakte. Het compacte ontwerp is ideaal voor smalle landelijke wegen en brugonderdoorgangen.

• Rusland – Koude klimaten en afgelegen locaties vereisen betrouwbare hydrauliek. De geïntegreerde klepconstructie en het samenvoegsysteem met dubbele pompen werken consistent bij lage temperaturen met de juiste vloeistoffen. De oplossing voor aanpassing aan besloten ruimtes is van onschatbare waarde voor ankerblokken voor pijpleidingen en permafrostfunderingen waar de toegang beperkt is.

A: Het stroommengsysteem met dubbele pomp combineert de output van twee hydraulische pompen (meestal van de hoofd- en hulpcircuits van de graafmachine). In de standaardmodus zorgt één pomp voor debiet voor een energiezuinige werking. Wanneer u harde grond tegenkomt, voegt het systeem de tweede pomp samen, waardoor de stroom naar de hamer wordt verdubbeld en de centrifugaalkracht wordt vergroot tot de volledige 558 kN.

A: Het geïntegreerde regelklepsamenstel vervangt meerdere afzonderlijke kleppen en lange slangen door één enkel compact blok. Dit vermindert potentiële lekpunten, vereenvoudigt het oplossen van problemen en verbetert de responstijd. Alle functies (trilling start/stop, rotatie, kantelen, flow control) worden via één unit geregeld.

Antwoord: Ze werken samen. Het systeem voor het samenvoegen van twee pompstromen verwijst naar het totale hydraulische circuit dat twee pompstromen combineert. De samenvoegklepeenheid met hoog debiet is het specifieke kleponderdeel dat het samenvoegen uitvoert en de gecombineerde stroom regelt tot 280 l/min. Beide zijn geïntegreerd in het ontwerp van de SV300.

A: Het combineert klemming aan de zijkant (geen verticale leider), compacte afmetingen (1,34 m lang, 1,23 m breed, 2,92 m hoog), 360° continue rotatie, ±30° kanteling en een snelwisselklemsysteem. U kunt werken onder plafonds van 3,5 meter hoog en tussen muren die slechts 1,3 meter uit elkaar liggen – plaatsen waar conventionele heimachines niet kunnen komen.

A: Voor de meeste grondsoorten wel. Hoogfrequente trillingen (2300-3000 tpm) maken de grond sneller vloeibaar dan laagfrequente trillingen (1500-2000 tpm). Het produceert ook minder zijdelingse trillingen en minder waargenomen geluid. Dankzij de instelbare frequentie van de SV300 kunt u een lager toerental gebruiken in zachte grond om brandstof te besparen, en een hoger toerental in dichte grond voor maximale penetratie.

A: Met verwisselbare klemzittingen: U-type en Z-type stalen damwanden (tot 12-15 m), H-balken tot 350 mm en ronde buispalen tot 600 mm diameter.

A: Elke graafmachine van 25-32 ton (Komatsu, Hitachi, SANY, XCMG, Liugong, etc.) met een hydraulische snelkoppeling en twee hulpcircuits (voor het samenvoegen van dubbele pompen) of ten minste één circuit met een debiet tot 280 l/min. De installatie duurt doorgaans één dag.
