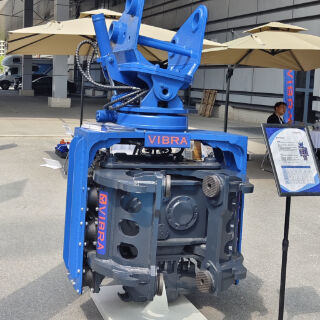

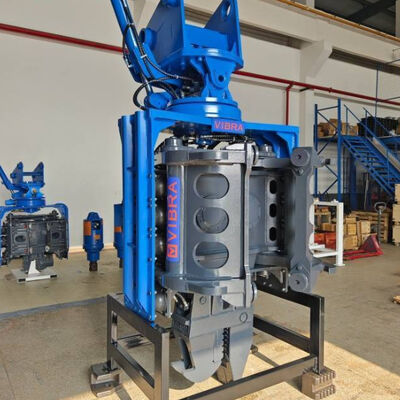

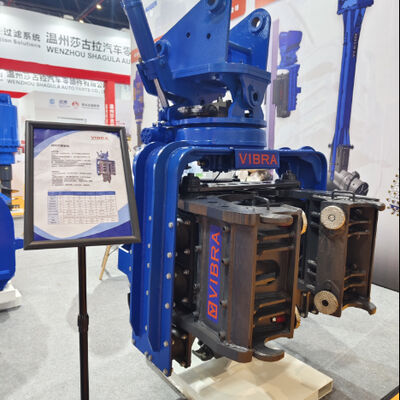

Heimachine met zijgreep, volledige 360 ​​graden continue rotatie en bidirectionele kantelbare aandrijfkop – SV400 voor locaties met weinig hoogte

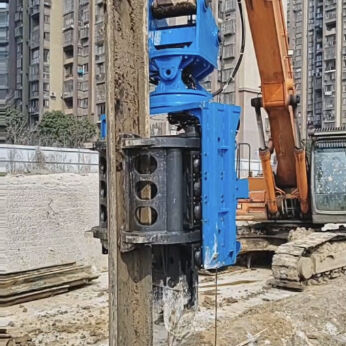

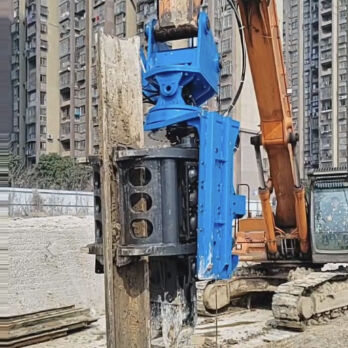

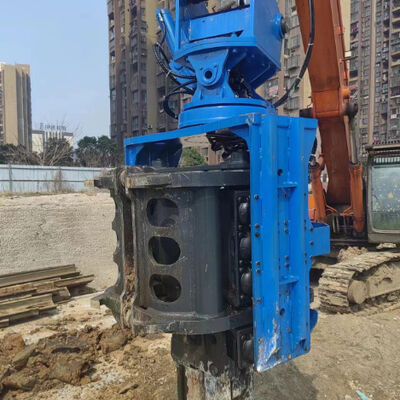

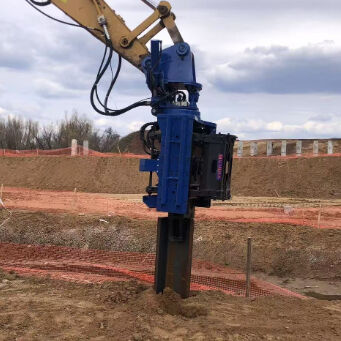

De SV400 Side Grip Pile Driver is een gespecialiseerde hydraulische trillende hamer die is ontworpen om de moeilijkste toegangsproblemen in funderingsbouw op te lossen.In tegenstelling tot traditionele pilaren die hoge masten en brede schommelingen vereisenMet minimale aanpassingen wordt uw graafmachine een zeer mobiel stapelmachine.De SV400 heeft een volledige 360 graden continue rotatieHet is een zeer geschikt systeem voor het opstellen van een ontwerp voor beperkte ruimtes.tussen twee gebouwen, of in een drukke utility-corridor, levert de SV400 een precieze stapeling zonder het budget te breken.

De SV400 elimineert deze inefficiëntie met een volledige 360 graden continue rotatie..Met behulp van een hydraulische draaibare actuator met een hoog koppel die is geïntegreerd in de verbindingsbeugel, kan de hamer eindeloos in beide richtingen draaien.Deze volledige 360 graden continue rotatie stelt de operator in staat om de stapel uit te lijnen naar elke oriëntatie essentieel voor de plaat stapel vergrendelingIn combinatie met de eigen boomschommel van de graafmachine kan de SV400 palen met millimeternauwkeurigheid plaatsen zonder de rails te verplaatsen.Voor Russische bruggen of uitbreidingen van Indiase metrostations waar de ruimte duur is, volledige 360 graden continue rotatie verkort de positioneringstijd met meer dan de helft.

Bij het werken op oneven of hellende oppervlakken wordt vaak de verticaliteit van de stapel in gevaar gebracht.De tweerichtings kantel aandrijfkop van de SV400® zorgt voor ±30 graden kanteling in twee loodrechtlijnige assen (links-rechts en voor-achter)De tweerichtings kantel aandrijfkop maakt gebruik van dubbele hydraulische cilinders die de hoek van de kleminstallatie onafhankelijk aanpassen.De operator kan de stapel precies verticaal kantelen, zelfs wanneer de graafmachine op een helling van 15° geparkeerd staatVoor de bouw van zeedieren in Zuidoost-Azië of de bouw van funderingen aan de heuvels in India zorgt dit tweerichtings kantelstrijkkop ervoor dat de aangedreven palen voldoen aan strikte verticaliteitstoleranties (meestal 1:100).De kantelfunctie helpt ook bij het verwijderen van palen die zich in een hoek hebben neergezet..

Veel stapelprojecten vinden plaats onder obstakels: fabrieksdakken, brugdekken, elektriciteitsleidingen of parkeergarages.De SV400 is ontworpen voor een lage hoofdruimte met een totale hoogte van slechts 3056 mm (inclusief connector en klem)Als de combinatie op een graafmachine is gemonteerd, kan deze in ruimtes van slechts 4,5 meter worden gebruikt.de compacte verticale stapel van de trillingsunitDe SV400 bevat zowel zijclamps als een bodemclamps.de bediener kan de stapel opheffen met behulp van de bodemklemDeze lage hoofdruimte maakt de SV400 de voorkeur keuze voor kelder onderbouwing, tunnel hoofdwanden,en fabrieksuitbreidingsprojecten in Rusland en Zuidoost-Azië.

De SV400 meet slechts 1400 mm (L) × 1315 mm (W) × 3056 mm (H) ‡ opmerkelijk compacte structuur gesloten ruimtes ontwerp voor een 400-klasse trillende hamer.De compacte structuur van de gesloten ruimtes wordt bereikt door de integratie van de roterende aandrijvingOndanks de kleine afmeting levert de SV400 een centrifugale kracht van 656 kN en een excentrisch moment van 6,6 kgm.met een snelheidsbereik van 2300-5000 t/min. Deze compacte structuur beperkt ruimtes niet opofferen prestaties. U kunt rijden of extraheren staalplaat palen, H-palen (tot 400 mm flens),en cirkelvormige pijpleidingen (tot 600 mm in diameter) in middelgrote tot stevige bodemsVoor werkplekken in India's dichtbevolkte stedelijke centra of Indonesië's eilandhavens met beperkte landingsgebieden betekent de compacte afmetingen van de SV400's dat u door smalle poorten kunt manoeuvreren en in steegjes kunt werken.

Zuidoost-Azië (Thailand, Vietnam, Filippijnen, Indonesië):

• Door de lage hoofdruimte kan er in fabrieken onder de bestaande bovenkraan worden gestapeld.

• Compacte structuur beperkte ruimtes passen binnen scheepvaartcontainer werven en krappe raffinaderij percelen.

• Volledige 360 graden continue rotatie versnelt de vergroting van de platenstapel voor overstromingsbarrières.

India:

• Het tweerichtings kantelend stuurhoofd zorgt voor verticale palen op hellende oevers van rivieren en wegdemperen.

• De zijdelingse handgreep van de stapelchauffeur maakt dat er geen speciale stapelplaten meer nodig zijn. Gebruik uw 35 ton grote graafmachine.

• Door de lage hoofdruimte kan er in bestaande kelders van gebouwen worden gestapeld.

Rusland:

• Volledige 360 graden continue rotatie werkt bij temperaturen onder nul met koudebestendige afdichtingen.

• De compacte structuur en de beperkte ruimtes maken het vervoer mogelijk op standaard flatbed trucks.

• De robuuste bodemklem houdt bevroren grondplaat zonder schade vast.

Vraag 1: Heeft de SV400 een speciaal merk graafmachine nodig?
A: Nee. De SV400 past bij elke standaard 32 ′′ 40 ton graafmachine met een snelle koppeling of pin-on-verbinding.

V2: Hoe werkt het gebruik van een lage hoofdruimte bij zijkantklemmen?
A: Voor zeer lage hoofdruimte, gebruik de onderste klem om de stapel op te tillen en te rijden.

V3: Kan ik snel wisselen tussen verschillende stapelsoorten?
A: Ja. Het klemsysteem heeft vervangbare standaardinzetstukken.

V4: Is volledige 360 graden continue rotatie veilig wanneer slangen zijn bevestigd?
A: De rotatieversneller heeft ingebouwde slangleidingen en een hydraulische draaibank die draaien voorkomt.

V5: Welk onderhoud vereist de tweerichtings kantelstuwkop?
A: De kantelingspijlen moeten om de 8 uur worden gepoetst. De kantelcilinders zijn voorzien van Trelleborg-dichtingen voor -30 °C tot +80 °C. Er is geen speciaal onderhoud nodig buiten de standaard hydraulische verzorging.

V6: Kan de SV400 zowel palen extraheren als aansturen?
A: Absoluut. Met de zijkant- of onderklem stevig vastgehouden, keert u de trillingsrichting van de motor om omhoog te trekken.De combinatie van trillingen en de lift van de graafmachine haalt de palen efficiënt uit.

De SV400 Side Grip Pile Driver is de ultieme oplossing voor stapelen in beperkte omgevingen.De volledige 360 graden continue rotatie en tweerichtings kantel stuurkop geven u ongeëvenaarde positionering flexibiliteitDoor de geringe ruimte voor het hoofd en de compacte structuur van de gesloten ruimtes kan onder bruggen, in fabrieken en tussen gebouwen worden gewerkt op plaatsen waar conventionele stapelinstallaties niet kunnen.Of u nu een Russische industriële fabriek aanpastAls je een graafmachine gebruikt om een brug te bouwen in India of een waterdichtte in Zuidoost Azië te installeren, verandert de SV400 je graafmachine in een hoogwaardige stapelmachine.Neem contact met ons op voor een offerte van montage kit en site-specifieke trillingsanalyse.
