Exporteurs High Frequency Vibration Output Pile Driver ¢ High Quality Quick Tool Change System & Static Crushing Low Vibration Noise ¢ SV400

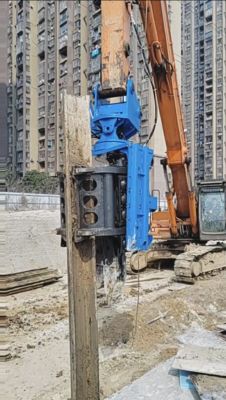

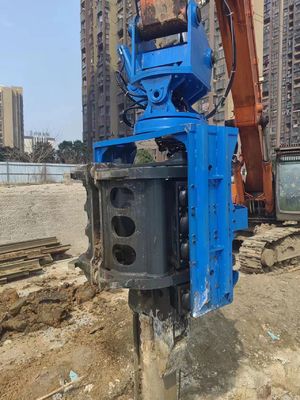

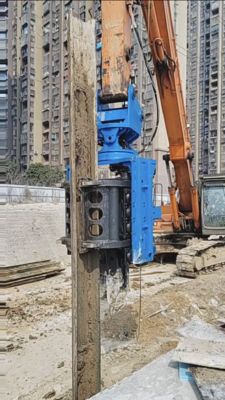

De SV400 heimachine met zijgreep is een hydraulisch trilhamerhulpstuk ontworpen voor standaardgraafmachines van 32 tot 40 ton. De SV400 is speciaal ontworpen voor weinig vrije ruimte en smalle ruimtes (bruggen, fabrieksretrofits, tunnelverlengingen) en combineert krachtige trillingskracht met geavanceerde hydraulische bediening. Het levert een hoge impactenergie per slag – een middelpuntvliedende kracht van 656 kN bij maximaal 5000 tpm – terwijl het trillingsgeluidsniveau bij statische verbrijzeling laag blijft onder de 85 dB(A) op 7 meter afstand. Dit maakt de SV400 ideaal voor projecten in dichtbevolkte gebieden van Zuidoost-Azië, India en Rusland, waar geluidsbeperkingen en bescherming van aangrenzende constructies van cruciaal belang zijn.

1.Hoge impactenergie per slag
De SV400 genereert een excentrisch moment van 6,6 kg·m, waardoor per slag een hoge slagenergie ontstaat die zich direct vertaalt in een snelle paalpenetratie en -extractie. In tegenstelling tot laagfrequente hamers die afhankelijk zijn van gewicht, vermindert de hoogfrequente (2300-5000 tpm) trilwerking van de SV400 de bodemwrijving efficiënt in korrelige grond, zand en lichte klei. Aannemers in de Indiase Gangesvlakte en de westelijke regio's van Rusland rapporteren 30% snellere cyclustijden vergeleken met conventionele hydraulische hamers. Dankzij de hoge slagenergie per slag kan de SV400 ook vastzittende palen uittrekken zonder de graafarm te overbelasten.

2.Statisch verpletterend laag trillingsgeluid
Ondanks zijn kracht is de SV400 ontworpen voor statische verpletterende werking met weinig trillingsgeluid. De term ‘statisch verpletteren’ verwijst naar de soepele, niet-percussieve aard van trillend rijden – geen impactschokken, alleen gecontroleerde oscillaties. Het resultaat is minimale zijdelingse grondtrillingen en weinig luchtgeluid. Gemeten bij 83-85 dB(A) tijdens normaal rijden, voldoet de SV400 aan de bouwlimieten overdag in steden als Delhi, Jakarta en Moskou. Voor projecten in de buurt van ziekenhuizen, scholen of historische gebouwen elimineert het statisch verpletterende geluid met lage trillingen de noodzaak voor dure geluidsbarrières of trillingsmonitoringsystemen.

3.Nauwkeurige positionering servobesturing
De SV400 beschikt over een nauwkeurig positionerend servobesturingssysteem: een volledig hydraulisch proportioneel regelventiel waarmee de machinist de klemkracht, rotatiesnelheid, kantelhoek en trillingsfrequentie nauwkeurig kan afstellen vanuit de cabine. Dit is geen eenvoudig aan/uit-schakelen; De servogestuurde hydrauliek maakt een soepele acceleratie en vertraging van de excentrische motor mogelijk, evenals micro-aanpassingen van de zijklem (465 kN) en onderklem (520 kN). Voor funderingsrasters waarbij palen op millimeterniveau moeten worden uitgelijnd, zorgt de nauwkeurige positioneringsservobesturing ervoor dat elke paal precies volgens de ontwerpcoördinaten wordt geheid. Deze mogelijkheid wordt vooral gewaardeerd bij de onderbouwing van bruggen en de aanleg van ondergrondse parkeergarages.

4.Exporteurs hoogfrequente trillingen
Als toonaangevend exporteur van hoogfrequente trillingsuitgangsoplossingen levert de SV400 een instelbaar frequentiebereik van 2300-5000 tpm – aanzienlijk hoger dan de 2300-3000 tpm die door veel concurrenten wordt aangeboden. De hoogfrequente output vermindert de wrijving van de bodemhuid effectiever, waardoor de paal onder zijn eigen gewicht plus het gewicht van de hamer kan zinken. In zanderige of drooggelegde omstandigheden (gebruikelijk bij kustprojecten in Zuidoost-Azië) kan de hoogfrequente trillingsoutput van de exporteur de rijsnelheid verdubbelen in vergelijking met standaardhamers. Bij de extractie zorgt dezelfde hoge frequentie ervoor dat de bodemhechting wordt losgemaakt, waardoor een soepele uittrekking mogelijk wordt.

5.Hoogwaardig snel gereedschapswisselsysteem
De SV400 wordt standaard geleverd met een snel gereedschapswisselsysteem van hoge kwaliteit – een vervangbare standaard klemzittinginterface die verschillende klauwsets accepteert voor stalen damwanden (U-type, Z-type), H-balken (tot 400 mm flens) en ronde pijppalen (tot 600 mm diameter). De omschakeling duurt minder dan 10 minuten met gewoon handgereedschap, zonder dat er laswerk of speciale apparatuur nodig is. Het hoogwaardige snelwisselsysteem voor gereedschap maakt gebruik van gehard stalen pennen en zelfvergrendelende mechanismen om speling tijdens trillingen te voorkomen. Voor aannemers die op dezelfde locatie gemengde paaltypen hanteren – zoals combinatiewanden met damwanden en H-balken – elimineert deze functie de noodzaak van meerdere bevestigingen.

Vraag 1: Hoe presteert de hoge impactenergie per slag in dichte klei?
A: In kleisoorten met hoge plasticiteit (gebruikelijk in centraal India en delen van Rusland) zorgt de hoge impactenergie per slag in combinatie met de hoge frequentie (start bij 3000 tpm, verhogen tot 5000 tpm) voor plaatselijke vloeibaarmaking op het grensvlak van de paal en de grond. Dit vermindert de hechting dramatisch. Voor zeer stijve kleisoorten kan een waterstraalkit worden toegevoegd.

Vraag 2: Kan statisch verpletterend geluid met lage trillingen worden gebruikt in de buurt van gevoelige apparatuur?
EEN: Ja. De statische verpletterende lage trillingsruiskarakteristiek betekent dat de piekdeeltjessnelheid (PPV) op 5 meter doorgaans lager is dan 10 mm/s – ruim binnen veilige limieten voor de meeste industriële machines en historische constructies. Op verzoek bieden wij locatiespecifieke trillingsvoorspellingen.

Vraag 3: Vereist servobesturing voor nauwkeurige positionering een gespecialiseerde training?
A: Nee. De servobesturing voor nauwkeurige positionering maakt gebruik van intuïtieve proportionele tuimelschakelaars of een multifunctionele hendel (optioneel). De meeste machinisten van graafmachines worden binnen 2 uur vaardig. Het besturingssysteem omvat ook softstart- en softstop-logica om plotselinge bewegingen te voorkomen.

Vraag 4: Waarom kiezen voor hoogfrequente trillingsuitgangen van exporteurs boven modellen met lagere frequentie?
A: Voor korrelige bodems, zand en vulmaterialen vermindert de hoogfrequente trillingsoutput van de exporteur (4000-5000 tpm) de rijtijd met wel 50%. Een lagere frequentie (2300-3000 tpm) is beter voor dichte kleisoorten. Het instelbare bereik van de SV400 biedt u beide.

Vraag 5: Hoe duurzaam is het hoogwaardige snelwisselsysteem voor gereedschap bij continu gebruik?
A: Het hoogwaardige snelwisselsysteem voor gereedschap maakt gebruik van inductiegeharde klemzittingen en vervangbare slijtplaten. Bij veldtesten gedurende 2.000 bedrijfsuren (Maleisië en Rusland) vertoonde de interface minder dan 0,5 mm slijtage. Reservebekkensets en pinnen zijn op voorraad voor een snelle levering.

• India: De hoge impactenergie per slag blinkt uit in alluviale bodems van het Gangesbekken. Statisch verpletterend geluid met weinig trillingen helpt te voldoen aan de CPCB-geluidsnormen voor stedelijke bouw.

• Zuidoost-Azië: Hoogfrequente trillingen van exporteurs zijn ideaal voor teruggewonnen land en zandgronden die veel voorkomen in Singapore, Jakarta en Ho Chi Minh-stad. Hoogwaardig snel gereedschapswisselsysteem maakt snel schakelen tussen damplanken en pijppalen mogelijk voor projecten aan het water.

• Rusland: Nauwkeurige servobesturing voor positionering zorgt voor een nauwkeurige uitlijning van de palen, zelfs bij temperaturen onder het vriespunt (tot -25°C met optionele hydraulische vloeistof op lage temperatuur). Statisch verpletterend laag trillingsgeluid voorkomt vorstschade aan aangrenzende bevroren grond.
