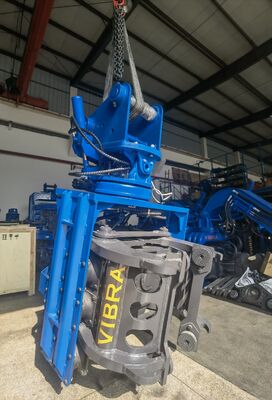

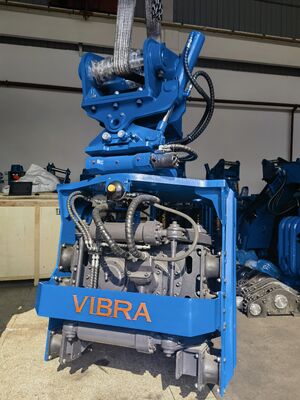

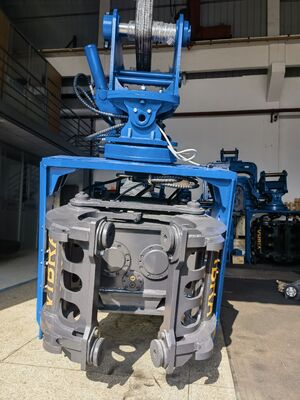

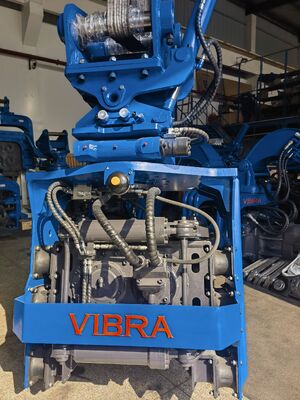

Verslaafd en wendbaar: SV-200 Side Grip Pile Driver 459 KN Force, Dual-Clamp System, past bij 20-25t graafmachines
Productdetails
| Zonderling Ogenblik | 4,6 kg·m | Centrifugale kracht | 459 kn |
|---|---|---|---|
| Frequentie | 2.300 – 3.000 tpm | Kracht van de zijklem | 335 KN |
| Klemkracht onderaan | 385 KN | Operatie druk | 32 MPa |
| Afmeting LxBxH | 1.220 × 1.260 × 2.150 mm | Toepasselijk Graafwerktuig | 20 – 25 ton |
Productomschrijving
SV-200 Zijgrijper Trilblok – Veelzijdige & Wendbare Kracht voor Krappe Ruimtes
Productoverzicht
De SV-200 Zijgrijper Trilblok is een gespecialiseerde hydraulische vibrator die standaard graafmachines van 20-25 ton transformeert tot hoogwaardige heimachines. Ontworpen voor toepassingen met beperkte hoogte en smalle werklocaties, zoals fabrieksverlengingen, onderdoorgangen van bruggen en stedelijke infrastructuurprojecten, combineert de SV-200 een centrifugaalkracht van 459 kN met een gepatenteerd dubbel klemsysteem om het klemmen, positioneren, heien en trekken in één continue operatie uit te voeren – geen kraan of hulpapparatuur nodig.
Belangrijkste Specificaties
| Parameter | Waarde |
|---|---|
| Model | SV-200 Zijgrijper Trilblok |
| Centrifugaalkracht | 459 kN |
| Excentrische Moment | 4,6 kg·m |
| Frequentiebereik | 2.300 – 3.000 tpm |
| Zijgrijpkracht | 335 kN |
| Onderste grijpkracht | 385 kN |
| Systeemdruk | 32 MPa |
| Vereiste flow | 170 – 230 L/min |
| Rotatiehoek | 360° continu |
| Kantelhoek | ±30° bidirectioneel |
| Afmetingen (L×B×H) | 1.220 × 1.260 × 2.150 mm |
| Gewicht (met connector & klem) | 2.280 kg |
| Compatibele graafmachines | 20 – 25 ton |
Belangrijkste Kenmerken
1. Dubbel klemsysteem voor volledige cyclus operatie
-
Zijgrijper (335 kN): Grijpt palen stevig vast tijdens positionering en extractie.
-
Onderste grijper (385 kN): Zorgt voor stabiele klemming tijdens het heien, voorkomt slippen.
-
Samen maken ze een naadloze overgang van klemmen naar heien naar extractie mogelijk – allemaal vanuit de cabine van de graafmachine.
2. Superieure manoeuvreerbaarheid in krappe ruimtes
-
360° continue rotatie stelt operators in staat om palen vanuit elke hoek uit te lijnen zonder de graafmachine te verplaatsen.
-
±30° bidirectionele zijdelingse kanteling maakt nauwkeurige verticale uitlijning mogelijk, zelfs op oneffen terrein of onder obstakels boven het hoofd.
3. Compatibiliteit met meerdere paaltypes
-
Vervangbare standaard klemzitting interface accepteert:
-
Stalen damwanden (Larssen, rechte web)
-
H-balken (HP-profielen)
-
Cilindrische paalprofielen
-
-
Snelwisselontwerp minimaliseert stilstand tussen wisselingen van paaltype.
4. Hoogwaardig hydraulisch systeem
-
Werkt op 32 MPa met een flowvraag die is afgestemd op de hydrauliek van 20-25t graafmachines.
-
Frequentiebereik 2.300-3.000 tpm past zich aan verschillende bodemomstandigheden aan – hogere frequenties voor korrelige grond, lagere voor cohesieve grond.
5. Robuuste constructie voor zwaar gebruik
-
Versterkte box-achtige behuizing is bestand tegen torsiekrachten.
-
Gehard stalen klembekken zorgen voor een lange levensduur, zelfs in schurende grond.
-
Ontworpen voor eenvoudig onderhoud met toegankelijke smeerpunten en vervanging van slijtdelen.
Productvoordelen
| Voordeel | Klantvoordeel |
|---|---|
| Geen kraan nodig | Elimineert huurkosten voor hulphefapparatuur. |
| Eénpersoonsbediening | Graafmachine-operator voert de volledige heicylus uit – vermindert arbeidskosten. |
| Compacte voetafdruk | Werkt waar conventionele heimachines niet kunnen komen (bijv. binnen bestaande fabrieken, tussen bouwkolommen). |
| Brandstofefficiënt | Direct aangedreven door de hydrauliek van de graafmachine; geen aparte powerpack betekent lager brandstofverbruik. |
| Eenvoudige installatie | Montage aan standaard graafmachinearm met minimale aanpassingen; kan in minder dan 2 uur worden omgewisseld met de bak. |
| Laag onderhoud | Verwisselbare slijtdelen en gecentraliseerde smeerpunten verminderen stilstand. |
Veelgestelde Vragen (FAQ)
V1: Met welke graafmachines is de SV-200 compatibel?
A: De SV-200 is ontworpen voor graafmachines van 20-25 ton van elk belangrijk merk (Cat, Komatsu, Hitachi, Kobelco, Hyundai, Doosan, etc.). Wij leveren op maat gemaakte montagebeugels die passen bij de afmetingen van de armpen van uw machine.
V2: Kan hij zowel heien als trekken?
A: Ja. De SV-200 voert een volledige heicylus uit – klemmen, positioneren, heien en trekken – met dezelfde aanbouwdelen. Het dubbele klemsysteem biedt voldoende grip voor extractiekrachten.
V3: Met welke paaltypes en -maten kan hij werken?
A: Hij kan werken met:
-
Stalen damwanden: Tot 12 m lengte (afhankelijk van de grond)
-
H-balken: Tot 400 mm sectiehoogte
-
Paalprofielen: Tot 600 mm diameter
Neem contact met ons op met uw specifieke paalafmetingen voor een compatibiliteitscontrole.
V4: Heeft hij een aparte powerpack nodig?
A: Nee. De SV-200 wordt direct aangedreven door het hydraulische systeem van uw graafmachine. Wij raden aan te verifiëren dat uw machine 170-230 L/min kan leveren bij 32 MPa. Een hydraulische flow/druktest kan worden geregeld.
V5: Hoe wordt hij geïnstalleerd?
A: De installatie duurt ongeveer 2-3 uur:
-
Verwijder de bak en de koppeling.
-
Monteer de SV-200 beugel aan de graafmachinearm.
-
Sluit de hydraulische slangen aan op het hulpcircuit van de graafmachine (breker/hamerleidingen).
-
Test de rotatie- en klemmogelijkheden.
Gedetailleerde installatiehandleiding en ondersteuning ter plaatse zijn beschikbaar.
V6: Wat is de garantie?
A: De standaardgarantie is 12 maanden vanaf de verzenddatum, met dekking voor fabricagefouten. Uitgebreide garantieopties zijn op aanvraag beschikbaar.
V7: Heeft u servicediensten in mijn land?
A: Wij hebben geautoriseerde servicepartners in India, Indonesië, Vietnam, Thailand en Rusland. Voor andere markten bieden wij externe probleemoplossing en snelle verzending van reserveonderdelen.
V8: Kan hij onder water werken?
A: De SV-200 is ontworpen voor toepassingen boven water en in de spatwaterzone. Voor volledig ondergedompeld heien, informeer alstublieft naar onze speciale onderwater trilblokmodellen.
Waarom kiezen voor VIBRA SV-200?
In markten zoals de snelle verstedelijking van India, de infrastructuurboom in Zuidoost-Azië en de industriële expansie in Rusland, worden aannemers geconfronteerd met gemeenschappelijke uitdagingen: krappe locaties, beperkte budgetten en veeleisende schema's. De SV-200 Zijgrijper Trilblok biedt een kosteneffectieve, ruimtebesparende en gebruiksvriendelijke oplossing die uw project gaande houdt – hoe krap de ruimte ook is.
Neem vandaag nog contact met ons op voor een offerte of om een demonstratie te regelen met een compatibele graafmachine in uw regio.a
