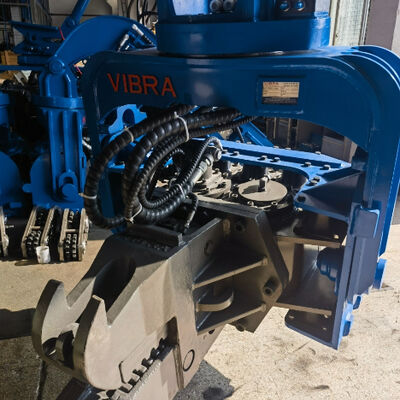

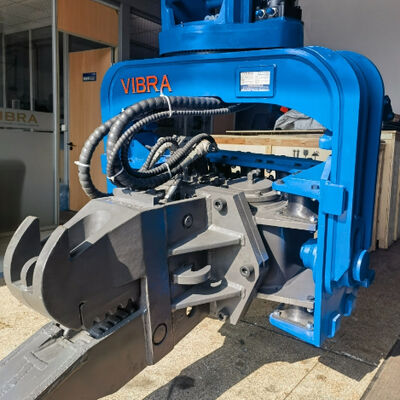

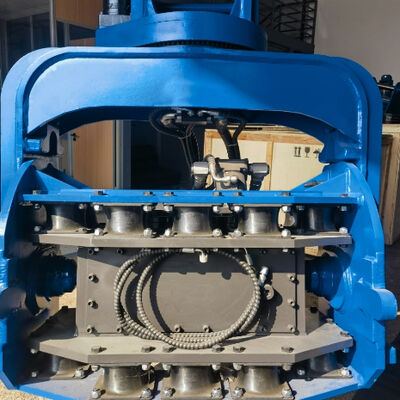

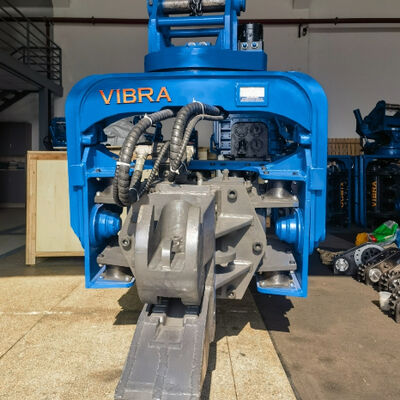

Hydraulische stapelchauffeur. Volledige 360 graden continue rotatie en hoge frequentie trillingsuitgang voor beperkte werkplekken.
Productdetails
| Trillingsfrequentie | 2800 tpm | Zonderling Ogenblik | 4,3 kgm |
|---|---|---|---|
| Operatie druk | 32 MPa | Het werkstroom | 176 l/min |
| Centrifugale kracht | 335 KN | Max. stapellengte | 12m |
| Armgewicht | 500 kg | Hamer gewicht | 1900 kg |
| Geschikte graafmachine | 23~27 | ||
| Markeren | 360 graden palenrijder voor graafmachines,12M vibro hamerpilader,23-27 ton graafmachine |
||
Productomschrijving
Inleiding
De FV-280R is een hoogwaardige hydraulische pile driver bevestiging die is ontworpen voor graafmachines van 23 tot 27 ton.volledige 360 graden continue rotatie, hoge frequentie trillingsuitgang (2800 t/min) en een robuuste volledige draaimechanisme om staalplaten, staalpijpen, te rijden en te verwijderen,en voorgefabriceerde betonnen palen met een uitzonderlijk efficiëntMet een hoge slagenergie (335 kN centrifuge kracht) dringt deze machine snel door in dicht grind, verweerd gesteente en bevroren grond, waarbij slangverwringing wordt geëlimineerd en de stilstand wordt verkort.
Of u nu torenhoge gebouwen in Jakarta, bruggen in Mumbai of industriële fabrieken in Siberië bouwt, de FV-280R levert consistente, onderhoudsarme prestaties.De precisie roterende ondersteuning biedt 90 ton van de asstrekking capaciteit met permanente nul terugslagDe hoge druk rotatieverbinding (40 MPa) wordt geleverd met een garantie van 12 maanden.en de trillingsslangen volgen de hangerbeweging om wrijvingsplitsingen te elimineren een veel voorkomend foutpunt bij conventionele ontwerpen.
Belangrijkste kenmerken en voordelen (het integreren van de 5 sleutelwoorden)
| Kenmerken | Voordeel voor werkplekken in SEA, India en Rusland |
|---|---|
| Volledige 360 graden continue rotatie | Met een precisie-slingring kan het gereedschap in elke hoek worden geplaatst zonder de graafmachine te verplaatsen. Dit is cruciaal voor smalle straten (Bangkok, Delhi), onderbruggen en kanaalmuren.Asstrekking van 90 ton zonder terugslag. |
| Hoogfrequente trillingsuitgang(2800 t/min) | De snelle vloeibaarmaking van de bodem vermindert de wrijving, waardoor palen 30% sneller rijden dan standaardhamers. Overwint klei, zand en permafrost. Tweefasige frequentie (2800 rpm vast) zorgt voor een consistente penetratie. |
| Hydraulische palenrijdersysteem | Direct aansluiting op het hulpcircuit van de graafmachine (32 MPa, 176,4 L/min). |
| Hoge slagenergie per slag(335 kN) | Elke trillingscyclus levert 335 kN centrifugale kracht.Zorg voor een rechte stapel tot 12 m lengte zonder overmatig hamergewicht. |
| Montage van een volledig draaimechanisme | Heavy-duty slewing ring met permanente nul-gap voorbelasting. Tegen sterke trekkrachten tijdens de stapelwinning bestand. Gesloten tegen stof, vochtigheid en temperaturen onder nul.Er is geen periodieke terugslag aanpassing nodig. |
Aanvullende specificaties uit de catalogus:
-
Trillingsfrequentie: 2800 t/min.
-
Excentrisch moment: 4,3 kgm
-
Werkdruk: 32 MPa
-
Werkstroom: 176,4 l/min
-
Centrifuge kracht: 335 kN
-
Maximale stapellengte: 12 m
-
Gewicht arm: 500 kg
-
Gewicht van de hamer: 1900 kg
-
Geschikte graafmachine: 2327 ton
Technische parameters FV-280R
| Parameter | Waarde |
|---|---|
| Vibratiefrequentie | 2800 t/min |
| Een excentriek moment. | 4.3 kgm |
| Werkdruk | 32 MPa |
| Werkstroom | 176.4 L/min |
| Centrifuge kracht | 335 kN |
| Max. Stapellengte | 12 m |
| Gewicht van de arm | 500 kg |
| Gewicht van de hamer | 1900 kg |
| Geschikte graafmachine | 23 27 ton |
Waarom FV-280R voor Zuidoost-Azië, India en Rusland
Zuidoost-Azië (zachte bodem, hoge luchtvochtigheid, krappe ruimtes)
-
Volledige 360 graden continue rotatie maakt het mogelijk vellen te stapelen langs rioleringskanalen en onder bestaande structuren zonder de drager te verplaatsen.en Ho Chi Minh-Stad.
-
Hoogfrequente trillingen verminderen de vloeibaarmaking van de bodem in de klei en deltazilt van Bangkok, waardoor het rijden sneller gaat.
-
Volledige schuifmechanismen met corrosiebestendige afdichtingen zijn bestand tegen tropisch vocht en zout (kustprojecten).
India (gemengde grond, zware funderingsprojecten, kostenefficiëntie)
-
Hydraulische pieldrijver gebruikt bestaande graafmachine hydraulica reduceren vloot kosten met maximaal 40% in vergelijking met toegewijde pieldrijven.
-
Hoge impactenergie per slag (335 kN) drukt door grindlagen in de buurt van Pune, verweerde rots in Bengaluru en gecompacteerde alluviale bodems in Delhi NCR.
-
Volledige 360 graden continue rotatie zorgt voor een precieze uitlijning in krappe stedelijke bouwgebieden.
Rusland (permafrost, extreme kou, lange winters)
-
Een volledig schuifmechanisme met vooraf geladen rollen voorkomt een terugslag die bij -30°C kan bevriezen of verkeerd uitlijnen. Speciale laagtemperatuurdichtingen zorgen voor flexibiliteit.
-
Hoogfrequente trillingen breken snel door de bevroren bovengrond, waardoor zelfs in de wintermaanden met de palen gereden kan worden.
-
De hoge slagenergie (335 kN) overwint de hoge weerstand van de permafrost zonder dat een zwaarder drager nodig is.
FAQ (vaak gestelde vragen)
V1: Welke grootte van de graafmachine is vereist voor de FV-280R?
A: De FV-280R is ontworpen voor graafmachines van 2327 ton en vereist een hydraulische doorstroming van 176,4 L/min bij 32 MPa.en soortgelijke dragers.
Vraag 2: Heeft het een aparte aandrijving nodig?
A: Nee. Als een hydraulische stapeldriver wordt het rechtstreeks aangesloten op het hulpcircuit van uw graafmachine. Geen externe voeding betekent lagere kosten, eenvoudiger transport en gemakkelijker onderhoud.
V3: Kan het werken in zeer beperkte of lage hoofdruimte gebieden?
A: Ja. Volledige 360 graden continue rotatie maakt het mogelijk om de hamer te kantelen en te draaien in bijna elke positie.Je kunt met maar 3 stuks een stapel rijden.Verticale vrijheid van 0,54 m.
V4: Welke stapelsoorten en -lengten kan het verwerken?
A: Staalplaten (U-type, Z-type, rechte weefsel), staalpijpen en voorafgefabriceerde betonnen pijlen tot 12 meter lang.De hoge slagenergie per slag (335 kN) zorgt voor een soepele penetratie zelfs in dichte of gelaagde bodems.
V5: Hoe verbetert de volledige roterende mechanisme-assemblage de betrouwbaarheid?
A: Het draait met een precisie-granen draaibal met een permanente nul-gap-voorbelasting.Er is geen regelmatige aanpassing van de terugslag vereist, waardoor onderhoudstijd wordt bespaard en onvoorziene stilstand wordt voorkomen..
V6: Hoe zit het met onderhoud in afgelegen of ruwe omgevingen?
A: Het hogedruk rotatieverbinding wordt gedekt door een garantie van 12 maanden.Het wordt aanbevolen om de draaibalans om de 50 uur regelmatig te smerenVoor extreme kou is optioneel laagtemperatuurvet beschikbaar.
V7: Is dit model geschikt voor de aandrijving van zonneparken (fotovoltaïsche) op palen?
A: Hoewel de FV-280R geen speciaal fotovoltaïsch model is, is de hoge frequentie van de trillingen en de hoge slagenergie ervan in staat om fotovoltaïsche batterijen in zachte tot middelgrote gronden te activeren.Voor speciale zonneparkwerkzaamheden, zie onze FV-280 fotovoltaïsche serie.
V8: Wat is het voordeel van een permanente nulkloof in de draairing?
A: Traditionele draairingen ontwikkelen in de loop van de tijd een negatieve reactie, waardoor de rotatie nauwkeurig is en de slijtage toeneemt.Het volledige draaimechanisme met permanente nulkloof zorgt voor een nauwkeurige uitlijning gedurende de levensduur van de machine, geen ratelen, en een langere levensduur van het onderdeel.
