FV-330R Krachtige Paaldrijver | Ideaal voor middelzware tot zware projecten

Inleiding

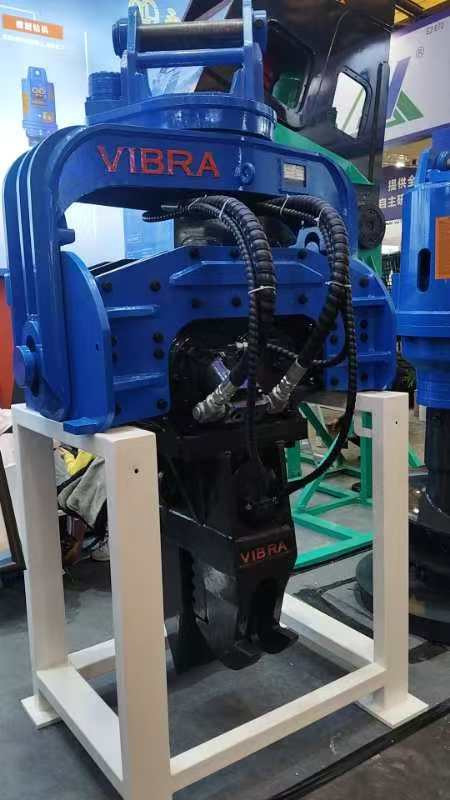

De FV-330R 360-graden stapelchauffeur vertegenwoordigt de ideale balans van vermogen, precisie en rotatievrijheid voor middelzware funderingsconstructie. this advanced machine delivers the performance needed for demanding projects while maintaining the unrestricted 360-degree continuous rotation that sets our R-Series apart from conventional pile drivers.

Middelgrote graafmachines zijn de werkpaarden van de bouwsector en verzorgen alles, van bruggen tot industriële projecten.De FV-330R transformeert deze veelzijdige machines in hoogwaardige stapelmachines die continu kunnen draaien zonder de slangverdraaiing en -binding die traditionele ontwerpen plagenDit betekent dat operators zich kunnen concentreren op de precieze plaatsing van de stapel in plaats van constant de positie van de slang te controleren en aan te passen.

• Geen slangverwarring: In tegenstelling tot conventionele pijlbestuurders die de beweging van de bediener beperken en voortdurend "ontwisten" vereisen, maakt de FV-330R onbeperkte rotatie in beide richtingen mogelijk zonder slangspanning.

• Precision Rotary Support: Het precision rotary support-systeem zorgt voor een zijdeachtige rotatie met een permanente nul-kloof en behoudt de nauwkeurigheid zelfs na langdurig gebruik onder veeleisende omstandigheden.

• 90 ton Axial Pull Capacity: De zware draaibare draaibare draagkracht kan aanzienlijke axiale krachten hanteren tijdens uitdagende extractiewerkzaamheden, gelijk aan de kracht van de hamer.

• 40 MPa drukweerstand: kan de volledige hydraulische druk van de excavator zonder lekkage of storing aanvullen, zelfs bij continue werking.

• Hoge stroomcapaciteit: geoptimaliseerd voor de 252 L/min stroombehoefte van de FV-330R, waardoor volledige stroom wordt geleverd tijdens continue rotatie.

• 12 maanden garantie: gebouwd volgens dezelfde strenge normen als onze hele R-serie, met een uitgebreide garantie.

• Synchrone slangbeweging: Trillingsslangen bewegen zich met de hangerassemblage, waardoor wrijvingspunten die voortijdige slijtage op conventionele machines veroorzaken, worden geëlimineerd.

• Verlengde levensduur van de slang: Door het wegnemen van de krachten van draaiing en wrijving wordt de levensduur van de slang drastisch verlengd, waardoor de bedrijfskosten worden verlaagd.

• Een soepelere werking: de gebruikers kunnen zich concentreren op de precieze plaatsing van de stapel zonder de positie van de slang voortdurend te controleren, waardoor zowel de productiviteit als de veiligheid worden verbeterd.

• Centrifuge kracht: 372 kN spanningskracht hanteert in verschillende bodemomstandigheden effectief platen, pijpleden, H-balken en betonnen palen.

• Trillingsfrequentie: 2800 tpm zorgt voor een optimale trilling voor de vloeibaarmaking van de bodem en de vermindering van wrijving onder een breed scala aan geologische omstandigheden.

• Excentrisch moment: 5,6 kgm zorgt voor een evenwichtige, krachtige trillingsoverdracht voor efficiënte penetratie.

• Maximale stapellengte: Handvaten met stapels tot 12 meter lang, geschikt voor de meeste middelgrote tot zware funderingstoepassingen.

• Totaal gewicht: 2300 kg hamergewicht plus 670 kg armgewicht perfect afgestemd op de draagkracht van middelgrote graafmachines.

• Vermogens-gewichtsverhouding: levert uitzonderlijke kracht ten opzichte van het gewicht van de machine, waardoor de brandstofefficiëntie en de cyclustijden worden geoptimaliseerd.

• Evenwichtig ontwerp: Ontworpen om in harmonie te werken met de hydraulica en de structuur van de excavator.

• Hydraulisch systeem: geoptimaliseerd voor een werkdruk van 32 MPa met een doorvoercapaciteit van 252 L/min.

• Beheersysteem: geïntegreerd klepontwerp met geïmporteerde regelkleppen voor nauwkeurige, onafhankelijke functiecontrole.

• Structurele integriteit: Versterkt frame en componenten ontworpen voor de hogere krachten van middelzware toepassingen.

• Kerncomponenten: Hoogwaardige hydraulische motoren en Duitse lagers zorgen voor een lange betrouwbaarheid.

• Volledige rotatievrijheid: 360° continue rotatie zonder slangbeperkingen

• Krachtige prestaties: 372 kN centrifugale kracht voor veeleisende toepassingen.

• Een soepelere werking: nauwkeurige draaibare steun met permanente nulkloof.

• Hoger betrouwbaarheid: 40 MPa rotatieverbinding met 12 maanden garantie.

• Verlengde levensduur van de slang: synchrone slangbeweging vermindert slijtagepunten.

• Geoptimaliseerd voor middelgrote graafmachines: perfect aansluiten bij 33-38 ton machines.

• Veelzijdige toepassing: Geschikt voor platenpalen, pijpleidingen, H-balken en meer tot 12 m lengte.

• Eenvoudige installatie: ontworpen voor eenvoudige montage op standaardgravers.

• Gebruikersvriendelijk: intuïtieve bedieningselementen die toegankelijk zijn voor gebruikers met basis ervaring met graafmachines.

• Bewezen technologie: gebaseerd op het succesvolle R-Series-platform dat wereldwijd wordt gebruikt.

De FV-330R 360 graden Pile Driver is ideaal geschikt voor middelgrote tot grote aannemers in Zuidoost-Azië, India en Rusland die betrouwbare, krachtige apparatuur nodig hebben voor een breed scala aan funderingsprojecten.

• Zuidoost-Azië: Ideaal voor de bloeiende infrastructuurontwikkeling van de regio: bruggebouwen over rivierdelta's, havenvergroting in grote havens en ontwikkeling van industriële parken.De 360°-rotatie is van onschatbare waarde bij het werken op overvolle stadsplaatsen of bij het nauwkeurig uitlijnen van palen langs gebogen structuren. Ideaal voor aannemers in Indonesië, Vietnam, Thailand, Maleisië en de Filippijnen die met middelgrote tot grote projecten werken.

• India: Goed geschikt voor de duizenden middelgrote tot grote infrastructuurprojecten in heel India: overloopfundamenten, metro-spoorlijnen, industriële faciliteiten,en commerciële gebouwenontwikkelingDe 372 kN-kracht werkt in de verschillende bodemomstandigheden op het hele subcontinent, van zachte alluviale bodems tot dichter ontbindende rotsen.De continue rotatie verbetert de productiviteit aanzienlijk bij projecten met veeleisende plannen.

• Rusland: ontworpen om betrouwbaar te presteren in de verschillende klimaatzones en geologische omstandigheden van Rusland.Ideaal voor bruggen over de grote rivieren van RuslandDe 90 ton tellende axiale trekcapaciteit zorgt voor de extractiebehoeften die veel voorkomen in permafrostgebieden.

A1: De FV-330R is ontworpen voor graafmachines in de 33-38 ton klasse.

A2: Het verwerkt staalplaten (inclusief Larsenprofiel), pijpleden tot matige diameter, H-balken, betonnen palen en houten palen tot 12 meter lang.

De FV-330R laat onbeperkte rotatie in beide richtingen toe zonder slang te draaien of vast te binden, in tegenstelling tot conventionele stapelbestuurders die de bewegingen van de bediener beperken.

A4: Tijdens de extractie is een aanzienlijke opwaartse kracht vereist om diep ingebedde palen te verwijderen.De 90 ton capaciteit van de draaibare steun zorgt ervoor dat het systeem de volledige trekkracht van de hamer kan verwerken zonder risico op beschadiging.

A5: Middelgrote graafmachines worden vaak gebruikt bij projecten met complexe stapelopstellingen ‡ gebogen muren, hoekige installaties of plaatsen die een precieze uitlijning vereisen.Het vermogen om continu te draaien stelt de gebruikers in staat om de palen perfect te positioneren vanuit elke hoek zonder de graafmachine voortdurend opnieuw te positioneren.

A6: Ja, de trillingskracht van 372 kN werkt in beide richtingen voor een efficiënt rijden en het verwijderen van de juiste stapels.

A7: Vibratie slangen zijn gemonteerd om te bewegen met de hanger assemblage als de hamer draait. Dit elimineert de wrijving punten waar conventionele slangen wrijven tegen de machine onderdelen,het levensduur van de slang drastisch verlengen.

A8: Routineinspectie van de rotatieverbindingsdichtingen, smering van de rotatiebeugel volgens het schema, controle van de hydraulische verbindingen en controle op slijtage van de klemkussels.Het systeem is ontworpen voor minimaal onderhoud met gemakkelijke toegang tot servicepunten.

A9: De FV-330R biedt een hogere centrifugale kracht (372 kN versus 265 kN) en verhoogde stroomvereisten (252 L/min versus 176,4 L/min), waardoor het geschikt is voor grotere graafmachines en zwaarere toepassingen.Beide hebben dezelfde 360°-rotatietechnologie.

De FV-330R is ontworpen voor eenvoudige installatie op standaard graafmachines van 33 tot 38 ton met minimale aanpassingen.Ons team kan montage beugels op maat voor uw specifieke machine model.

A11: Het hogedruk rotatieverbindingstuk heeft een garantie van 12 maanden tegen gebreken aan materialen en vakmanschap.

A12: Ja. Met 372 kN centrifuge kracht en een frequentie van 2800 t/min kan de FV-330R een breed scala aan bodemomstandigheden aan, van zachte alluviale afzettingen tot dichte gecompacteerde bodems en ontbindende rotsen.
