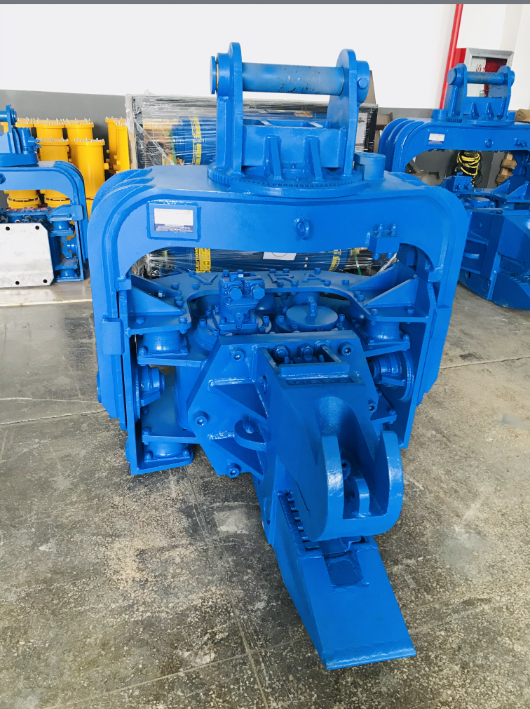

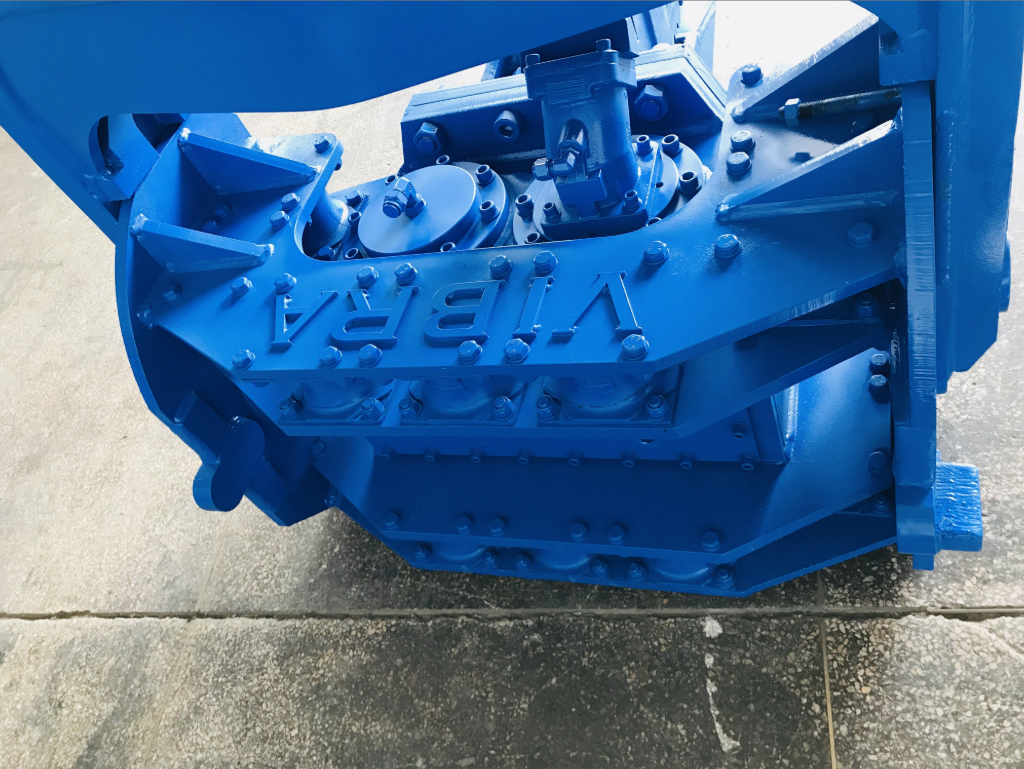

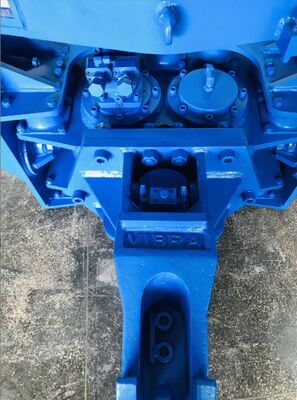

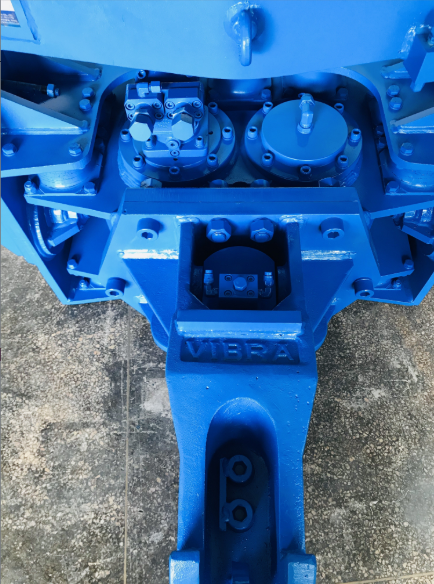

Photovoltaic Pile Driver. Dual Pump Flow Merging System & High Frequency Vibration Output voor een 20-30T graafmachine.
Productdetails
| Zonderling Ogenblik | 4,0 kgm | Trillingsfrequentie | 3200 tpm |
|---|---|---|---|
| Operatie druk | 32 MPa | Bewerkingsstroom | 180~280 l/min |
| Centrifugale kracht | 335 KN | Max. stapellengte | 12 m |
| Max.Clamo-kracht | 503 kn | Toepasselijke Excarator-klasse | 20~30 |
| Markeren | Aanpasbare hydraulische stapelstuur,2500 mm hydraulische stapelchauffeur,Betonpielen Hydraulische pijlchauffeur |
||
Productomschrijving
Invoering
De FV-280 is een speciale fotovoltaïsche heimachine die speciaal is ontworpen voor de snelgroeiende zonne-energie-industrie. In tegenstelling tot heimachines voor algemeen gebruik is de FV-280 geoptimaliseerd om PV-palen (stalen buispalen en prefab betonnen palen) snel en efficiënt te heien in zachte tot middelzware bodems, terwijl hij ook hardere grondomstandigheden aankan. Als een waarHydraulische heimachinewordt hij rechtstreeks aan graafmachines van 20 tot 30 ton gekoppeld, met behulp van het eigen hydraulische systeem van de vervoerder (32 MPa, 176,4 l/min). Het innovatieve systeem voor het samenvoegen van de dubbele pompstroom maakt tweetraps trillingscontrole mogelijk. In de tweede fase voegt de dubbele pompstroom zich samen om de centrifugale kracht dramatisch te vergroten, waardoor moeilijke geologische lagen worden overwonnen. Met hoogfrequente trillingsuitgang (2800 tpm) enhoge impactenergie per slag(335 kN centrifugaalkracht) levert deze machine snellere cyclustijden, een lager brandstofverbruik en minimale bodemverstoring – precies wat aannemers van zonneparken nodig hebben om te voldoen aan strakke deadlines en milieueisen.
Belangrijkste kenmerken en voordelen (integratie van de 5 trefwoorden)
| Functie | Voordeel voor zonneparken en algemene heiprojecten |
|---|---|
| Fotovoltaïsche heimachine | Speciaal gebouwd voor montagepalen op zonne-energie. Compacte structuur en lichtgewicht ontwerp (hamergewicht 1900 kg) maken eenvoudig transport tussen afgelegen zonnevelden mogelijk. Duitse lagers en internationale eersteklas hydraulische motoren zorgen voor langdurige betrouwbaarheid bij continu gebruik. |
| Systeem voor samenvoeging van dubbele pompstromen | Tweetraps trillingscontrole: eerste trap voor standaardomstandigheden, tweede trap combineert dubbele pompstroom om de excitatiekracht dramatisch te vergroten. Overwint harde grond, grindlagen en verweerd gesteente – een cruciaal voordeel bij onverwachte bodemomstandigheden in zonneparken. |
| Hoogfrequente trillingsuitgang (2800 tpm) | Snelle vloeibaarmaking van de omringende grond vermindert de wrijving dramatisch. Dringt 30-40% sneller door in zand-, klei- en siltige bodems dan conventionele hamers. Zorgt ervoor dat zonneparkprojecten op schema blijven, zelfs op lastig terrein. |
| Hydraulisch heisysteem | Geen extern voedingspakket vereist. Wordt rechtstreeks aangesloten op het hulpcircuit van de graafmachine (32 MPa, 176,4 l/min). Bespaart brandstof, transportkosten en onderhoud – een groot voordeel voor prijsgevoelige duurzame energieprojecten in India en Zuidoost-Azië. |
| Hoge slagenergie per slag (335 kN) | Elke trillingscyclus levert krachtige impact om verdichte lagen, grindzakken en verweerde rotsen te overwinnen. Zorgt voor recht heien zonder overmatig hamergewicht – ideaal voor PV-palen tot 12 meter lengte. |
Aanvullende specificaties uit de catalogus:
- Trillingsfrequentie: 2800 rpm (hoge frequentie)
- Tweetrapstrilling met samenvoeging van dubbele pompstromen
- Maximale poollengte: 12 meter
- Armgewicht: 500 kg | Gewicht hamer: 1900 kg
- Geschikte graafmachine: 20–30 ton (catalogus toont 20–30T)
- Kerncomponenten: Duitse lagers, geïmporteerde hydraulische motoren
Technische parameters – FV-280
| Parameter | Waarde |
|---|---|
| Trillingsfrequentie | 2800 tpm |
| Excentrisch moment | 4,3 kgm |
| Werkdruk | 32 MPa |
| Werkstroom | 176,4 l/min |
| Centrifugale kracht | 335 kN |
| Max. Stapel lengte | 12 m |
| Armgewicht | 500 kg |
| Hamer gewicht | 1900 kg |
| Geschikte graafmachine | 20 – 30 ton |
Waarom FV-280 voor fotovoltaïsche projecten in Zuidoost-Azië, India en Rusland
Zuidoost-Azië (grootschalige zonneparken, zachte grond, strakke schema’s)
- Fotovoltaïsche heimachineHet ontwerp zorgt voor snelle cyclustijden – cruciaal voor projecten zoals drijvende zonne-energie in Vietnam of op de grond gemonteerde systemen in Thailand.
- De hoogfrequente trillingsproductie minimaliseert het vloeibaar maken van de grond tijdens het recht heien van palen.
- Systeem voor samenvoeging van dubbele pompstromenzorgt voor extra kracht bij het raken van onverwacht stijve klei- of grindlagen.
India (megazonneparken, gemengde grond, kostenefficiëntie)
- De hydraulische heimachine maakt gebruik van de bestaande hydrauliek van graafmachines – vermindert de investeringen in apparatuur met wel 40% vergeleken met speciale heistellingen.
- Hoge impactenergie per slag (335 kN) gecombineerd met een dubbele pompstroom die krachten samenvoegt door droge verdichte grond-, lateriet- en grindlagen die gebruikelijk zijn in de zonneparken van Rajasthan en Gujarat.
- Het lichtgewicht ontwerp maakt eenvoudig transport tussen afgelegen locaties mogelijk.
Rusland (uitbreiding van de zonne-energie in Siberië en het Verre Oosten, permafrost, extreme kou)
- Dankzij het stromingsfusiesysteem met dubbele pomp kunnen operators overschakelen naar de tweede trap voor maximale impact bij het heien van palen in bevroren bovengrond of permafrost.
- Hoogfrequente trillingsuitgangbreekt snel door bevroren lagen, waardoor installatie het hele jaar door mogelijk is.
- Fotovoltaïsche heimachines met Duitse lagers en afdichtingen voor lage temperaturen zorgen voor een betrouwbare werking onder zware omstandigheden.
FAQ (veelgestelde vragen)
Vraag 1: Hoe werkt het stroomfusiesysteem met dubbele pomp?
A: De FV-280 beschikt over tweetraps vibratiecontrole. Onder normale omstandigheden zorgt een enkele pompstroom voor efficiënt rijden. Wanneer er sprake is van harde grond, wordt het systeem voor het samenvoegen van de twee pompen geactiveerd, waarbij de stroom van beide pompen wordt gecombineerd om de centrifugaalkracht – tot 335 kN – dramatisch te vergroten, zodat grind, verweerd gesteente en bevroren lagen worden overwonnen.
Vraag 2: Is de FV-280 alleen bedoeld voor fotovoltaïsche palen?
A: Hoewel hij is geoptimaliseerd als fotovoltaïsche heimachine, kan de FV-280 ook stalen damwanden, stalen buispalen en prefab betonpalen heien tot een lengte van maximaal 12 meter. De hoge frequentie, de samenvoeging van dubbele pompen en de hoge impactenergie maken hem veelzijdig voor vele funderingstoepassingen.
Vraag 3: Welke maat graafmachine is vereist?
A: De FV-280 past op graafmachines van 20–30 ton (catalogus toont 20–30T). Het vereist een hydraulisch debiet van 176,4 l/min bij 32 MPa – compatibel met Komatsu PC200‑300, Hitachi ZX200‑300, Sany SY205‑305 en vergelijkbare modellen.
Vraag 4: Welk onderhoud is vereist voor het stromingsfusiesysteem met dubbele pomp?
A: Het systeem maakt gebruik van geïntegreerde regelkleppen (geïmporteerd merk). Regelmatige controles van de hydrauliekoliereinheid en filtervervanging volgens de aanbevelingen van de graafmachinefabrikant zijn voldoende. De mengklep met dubbele pomp is ontworpen voor een lange levensduur met minimaal onderhoud.
Vraag 5: Hoe komt energie per klap met een hoge impact ten goede aan zonneparkprojecten?
A: Zonneparken hebben vaak uiteenlopende bodemomstandigheden. De hoge impactenergie per slag (335 kN) zorgt voor een consistente penetratie, zelfs bij de overgang van zachte bovengrond naar verdichte lagen, waardoor het aantal afkeurende palen wordt verminderd en de arrays perfect uitgelijnd blijven.
Vraag 6: Kan het werken in kleine ruimtes, zoals tussen rijen zonnepanelen?
EEN: Ja. Het compacte armontwerp (armgewicht slechts 500 kg) en de mogelijkheid om op verzoek het dubbele pompstroommengsysteem te gebruiken, maken bediening in smalle gangen met minimale vrije ruimte mogelijk – ideaal voor onderhoudstoegangsrijen in zonneparken.
