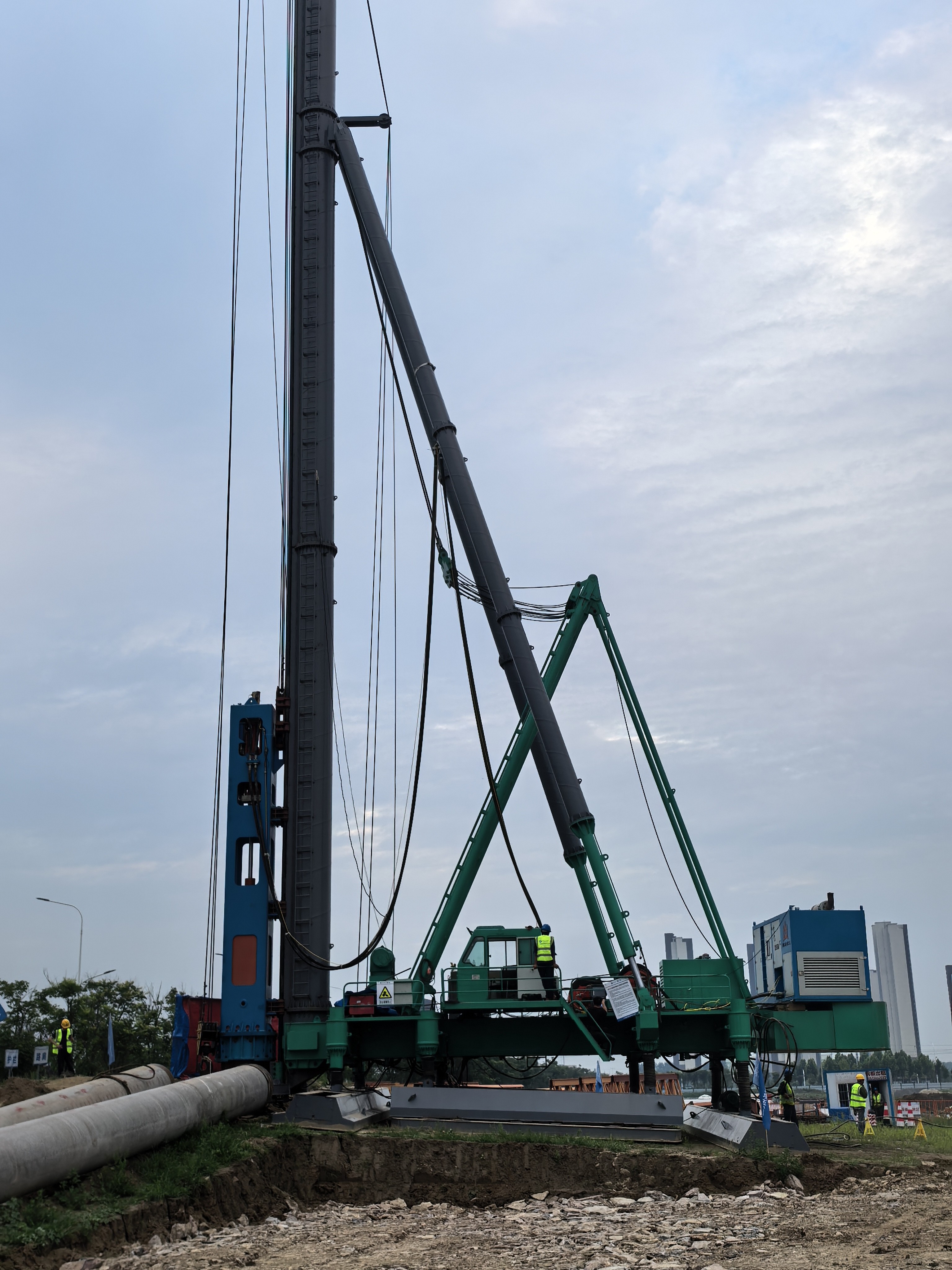

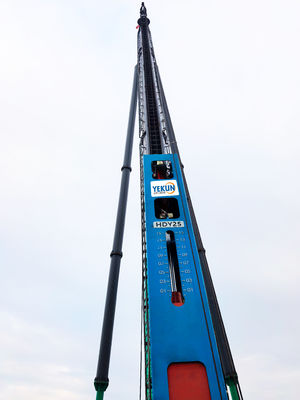

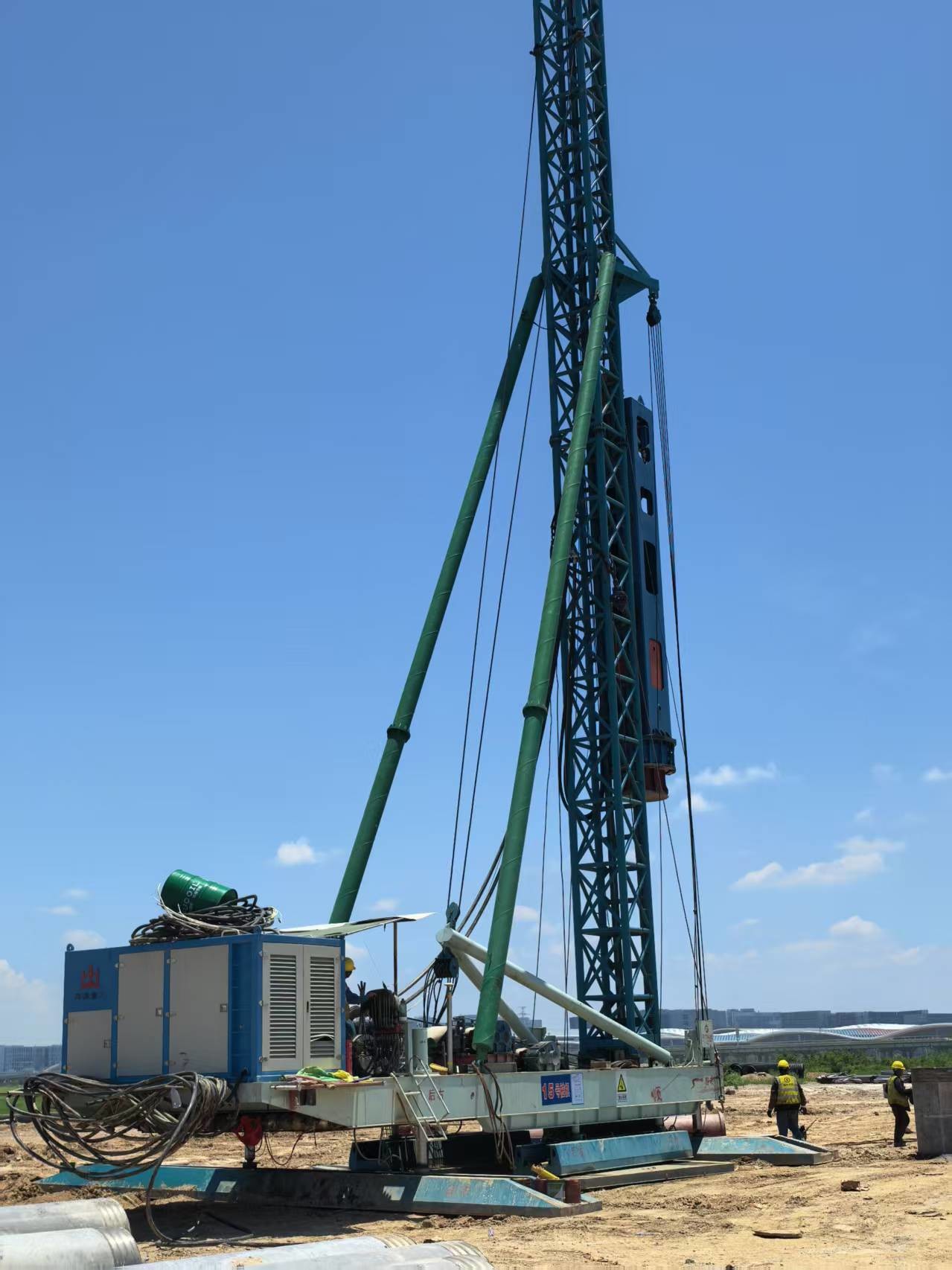

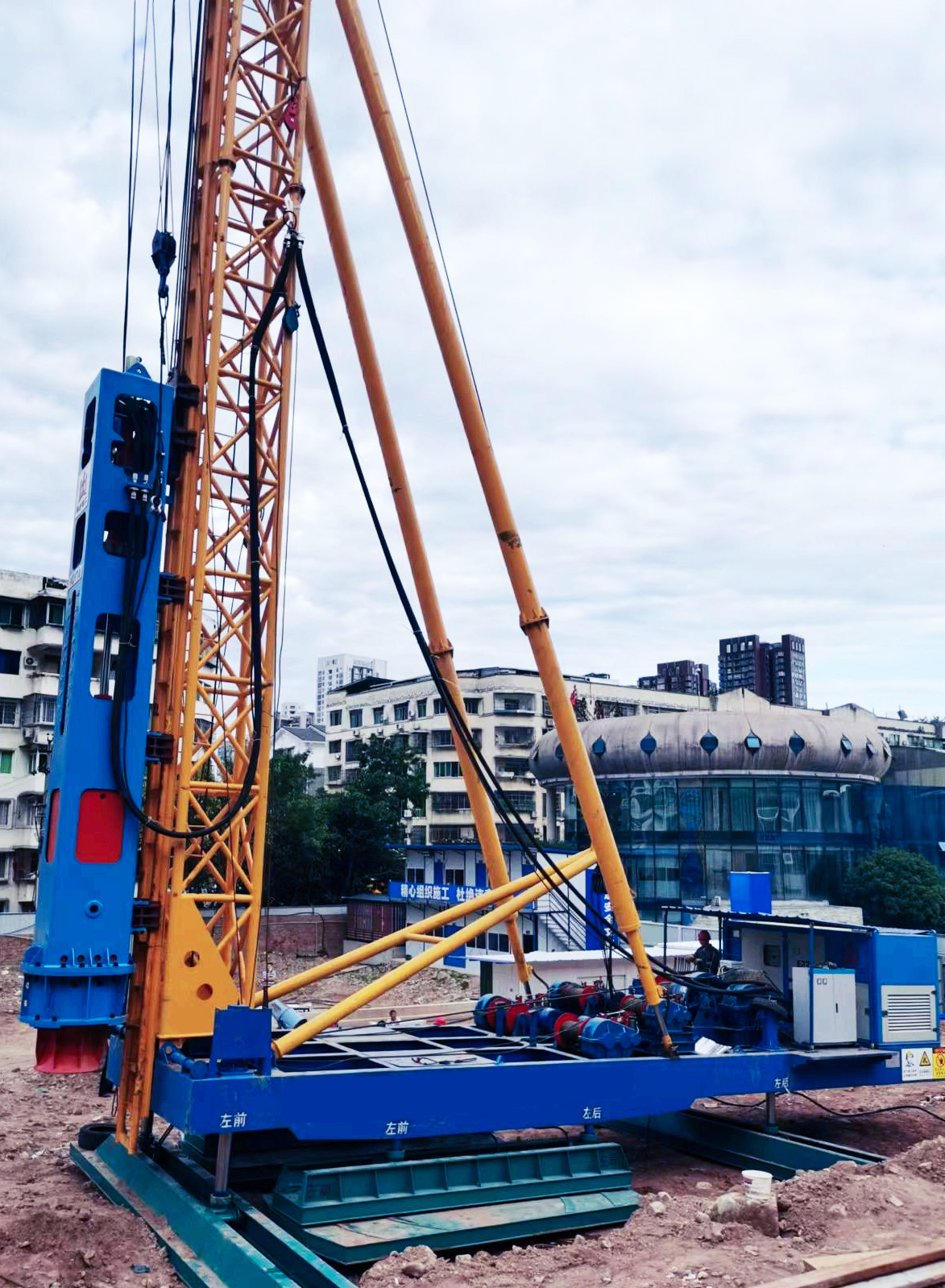

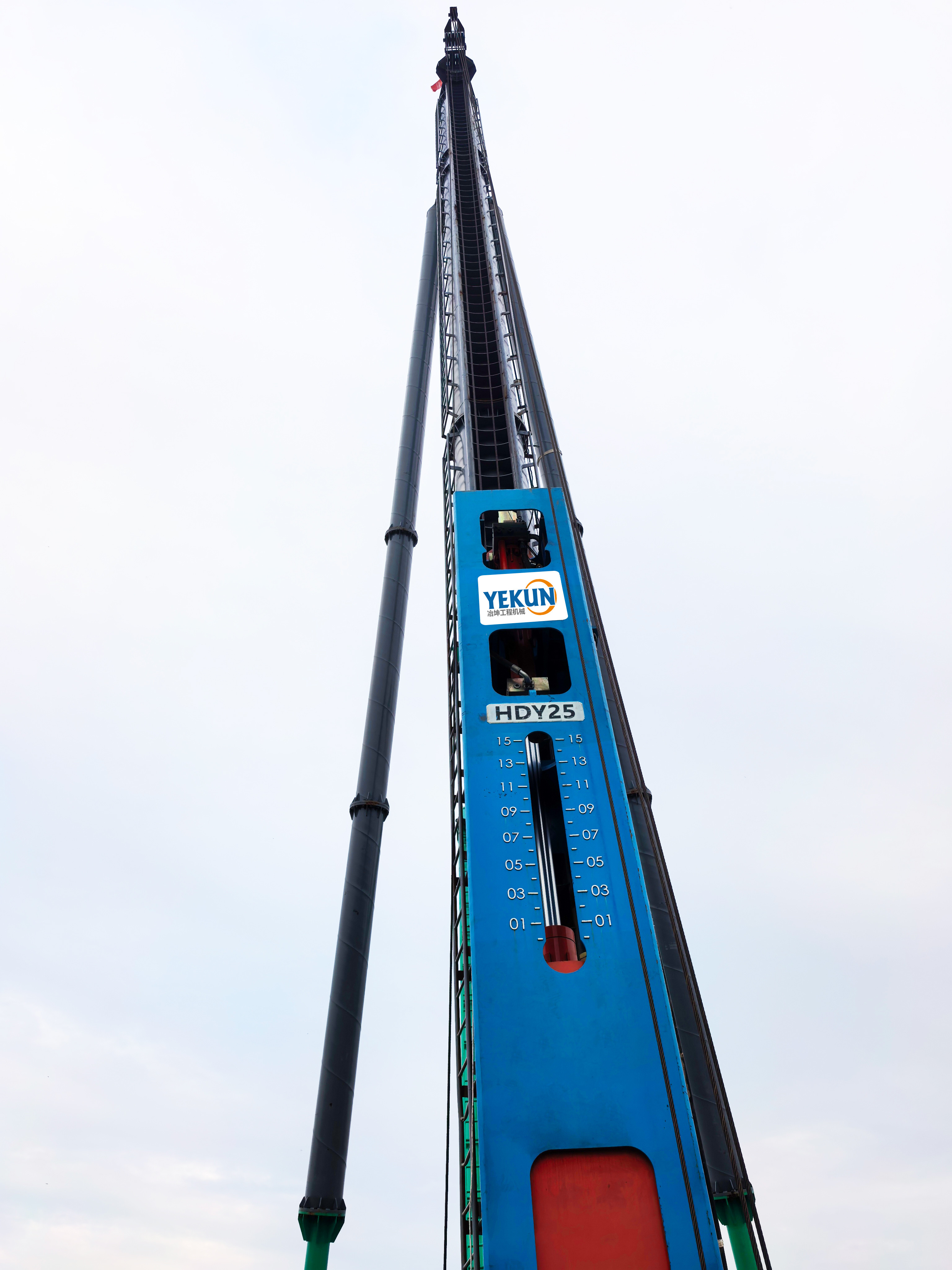

HDY25 Hydraulische Heipaalhamer

  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
Plaats van herkomst China
Merknaam YEKUN
Certificering ISO 9001:2015
Modelnummer HDY25
Min. bestelaantal 1 set
Prijs Onderhandelbaar
Verpakking Details FCL
Levertijd 7 tot 20 dagen
Betalingscondities T/T, L/C, Western Union
Levering vermogen 20 reeks/maand

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Laat een bericht achter
Productomschrijving

Kenmerken:

De hydraulische hamer van de HDY-serie, die aansluit bij de energiecentrales van de E- en D-serie, is de nieuwste energiebesparende en milieuvriendelijke bouwmachine die door ons bedrijf is ontwikkeld.Het neemt meerdere geavanceerde hydraulische en elektrische besturingstechnologieën aan, met kenmerken als laag geluid, geen vervuiling, hoge efficiëntie en energiebesparing, veiligheid en betrouwbaarheid en eenvoudige bediening.Geschikt voor het hameren van geprefabriceerde pijpleidingen en stalen pijpleidingen met verschillende geologische omstandigheden en vereisten, kan de D550-centrale ook worden aangepast aan trillingshamers voor de bouw, waardoor deze een ideale nieuwe generatie stapelmachines is.


Het hydraulische systeem heeft een hoge efficiëntie, met een nominale werkstroom van ongeveer 200 ~ 250A, en kan worden uitgerust met 120 ~ 150 vierkante aluminiumkabels.
De kabel heeft een klein doorsnedegebied en is lichtgewicht, waardoor de arbeidsintensiteit van de werknemers sterk wordt verminderd; de HDY25-hydraulische hamer is uitgerust met een dieselmotor van Dongfeng Cummins QSZ13-C550,twee Rexroth A11VLO260 zuigerpompen en één Parker T67DB dubbele lempppomp in serie verbonden tot een pompset, het leveren van overspanningsvermogen voor de bouw;
Het gebruik van de internationale eerste klasse merk Rexroth hoofd olie pomp en klep, met een goede stabiliteit, hoge betrouwbaarheid en hoge efficiëntie en energiebesparing;
Met het internationale eersteklas merk Hedeke olie terugkeerfilter, met hoge doorstroming, hoge filtratie nauwkeurigheid en lage olie terugkeer weerstand, kan het
de zuiverheid van de systeemolie effectief verbeteren, het aantal storingen van de apparatuur verminderen en de levensduur van de apparatuur verlengen;
De hydraulische cilinder van de stapelchauffeur is voorzien van internationale, eersteklas Trelleborg-zegels met een laag storingspercentage, een hoog rendement en een lange levensduur.
Het gebruik van een krachtige drie-in-één olie koeler, gekoppeld aan een temperatuurregelaar om de olie temperatuur nauwkeurig te regelen,Het probleem van hoge olie temperatuur bij hydraulische pijl rijden volledig oplost, verbetert de efficiëntie van het steken van de palen aanzienlijk en verlengt de levensduur van afdichtingen en hydraulische olie;
De centrale heeft een hoge brandstoftank en een interne ventilatie om de zuigkracht van de oliepomp, de motor van de oliepomp, de elektrische kast of de warmteafvoer van de motor te verbeteren.

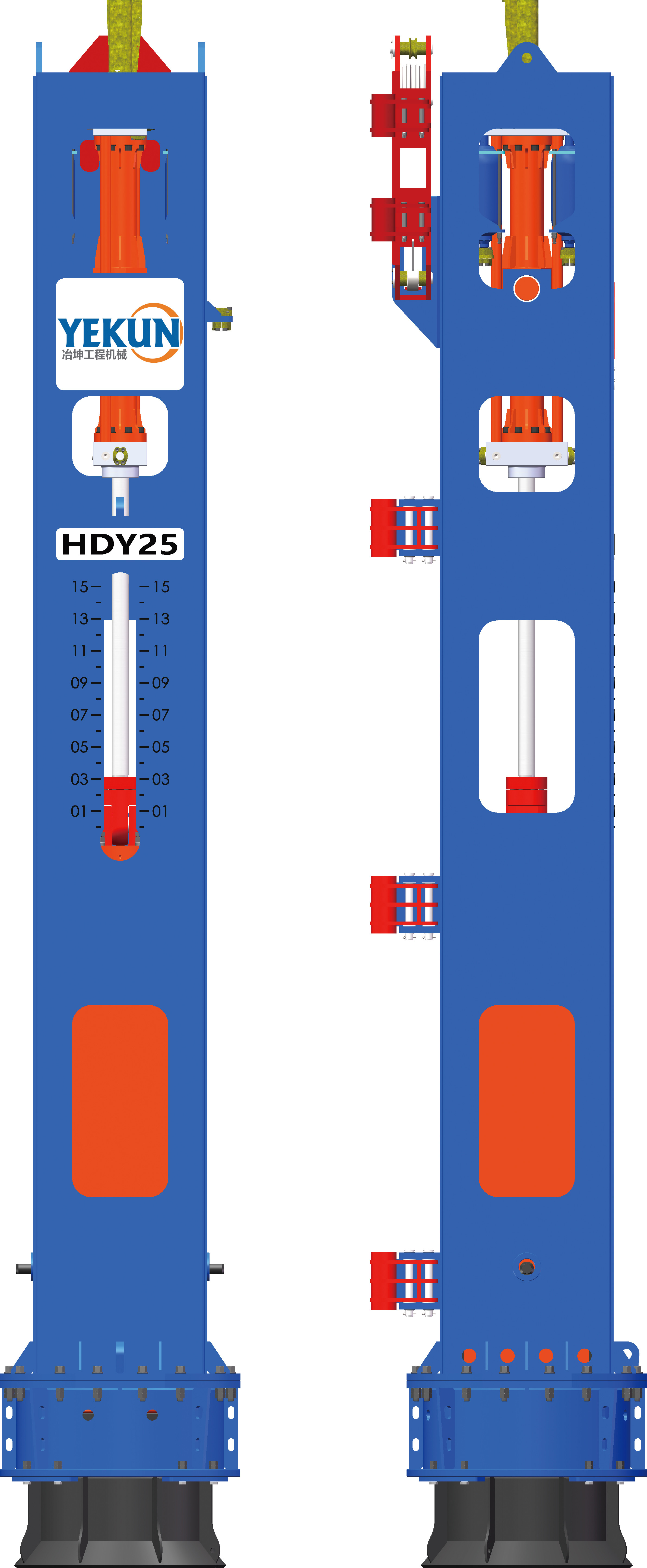

Hoofdstructuur en uiterlijk:

De hydraulische hamer van de HDY-serie bestaat uit mechanische onderdelen, een hydraulisch systeem en een elektrisch systeem.die extern werk verricht aan de hamerHet hydraulische systeem is de energiebron van de hydraulische hamer, terwijl het elektrische systeem de energieinvoer en het besturingscentrum van het hydraulische systeem is.

Het mechanische onderdeel bestaat uit de hamerkernassemblage, hamerkernassemblage, oliecilinderassemblage, bovenkop, onderkap, hamerpad, bufferring, landingsgestel, enz.Het landingsgestel wordt gebruikt voor het opstijgen en dalen van hydraulische hamers; de hamerkarosserie is de drager van het gehele mechanische onderdeel, die wordt gebruikt om de oliecilinder en de hamerkern te ondersteunen; de bovenkop van de stapel is aan de onderkant van de hamerkarosserie bevestigd,en de onderste pijl dop is ingelegd in de bovenste pijl dop om de pijp stapel te ondersteunen en de slagkracht over te dragen; De hamerpad en de bufferring voor de koppel zijn op de onderste koppel bevestigd om de energieoverdracht tussen de hamerkern en de pijpleiding te bereiken; The oil cylinder assembly of the hydraulic hammer achieves the lifting of the oil cylinder piston and the acceleration of gravity through the opening and closing of the plug-in valve installed on the valve block of the oil cylinderHet openen en sluiten van de insteekklep wordt geregeld door de magnetische klep en de sequentieklep die op het klepblok van de oliecilinder zijn gemonteerd.
Het hydraulische systeem bestaat voornamelijk uit een elektriciteitscentrale, oliepijpen, oliecilinders, enz.
Het elektrische systeem bestaat voornamelijk uit vier onderdelen: controller, elektronische bedieningskist, sensoren en motor.


Productparameter:

Model Eenheid HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Maximale strielenergie KN.m. 60 120 150 180 210 240 270 300 330 375
Maximale slag van de
hamerkern		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Strijdfrequentie bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20 tot 70 20 tot 70 20 tot 70
Gewicht van het kruipende lichaam kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
Totale hoogte A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Totale hoogte B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Voor- en achterbreedte C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Links en rechts breedte D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Gewicht van de hydraulische hamer kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Gewicht van het landingsgestel kg 200 200 500 500 650 650 650 870 870 870
