HDY18 Hydraulische slaghoophamer

  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
Plaats van herkomst China
Merknaam YEKUN
Certificering ISO 9001:2015
Modelnummer HDY18
Min. bestelaantal 1 set
Prijs Onderhandelbaar
Verpakking Details FCL
Levertijd 7 tot 20 dagen
Betalingscondities T/T, L/C, Western Union
Levering vermogen 20 reeks/maand

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Laat een bericht achter
Productomschrijving

Kenmerken:

De hydraulische hamer uit de HDY-serie, die overeenkomt met de energiecentrales uit de E- en D-serie, is de nieuwste energiebesparende en milieuvriendelijke funderingsconstructieapparatuur die door ons bedrijf is ontwikkeld. Het maakt gebruik van meerdere geavanceerde hydraulische en elektrische besturingstechnologieën, met kenmerken zoals weinig lawaai, geen vervuiling, hoge efficiëntie en energiebesparing, veiligheid en betrouwbaarheid, en eenvoudige bediening. Geschikt voor het heien van prefab buispalen en stalen buispalen met verschillende geologische omstandigheden en vereisten, kan de D550 energiecentrale ook worden gecombineerd met trilhamers voor de constructie, waardoor het een ideale nieuwe generatie heimachines is.


Het hydraulische systeem heeft een hoge efficiëntie, met een nominale werkstroom van ongeveer 200~250A, en kan worden uitgerust met 120~150 vierkante aluminium kabels.
De kabel heeft een kleine doorsnede en is licht van gewicht, waardoor de arbeidsintensiteit van de werknemers aanzienlijk wordt verminderd; De HDY25 hydraulische hamer is uitgerust met een Dongfeng Cummins QSZ13-C550 dieselmotor, twee Rexroth A11VLO260 plunjerpompen en één Parker T67DB dubbele schoepenpomp die in serie zijn geschakeld om een pompset te vormen, die een enorme kracht levert voor de constructie;
Gebruikmakend van het internationale eersteklas merk Rexroth hoofdoliepomp en -klep, met goede stabiliteit, hoge betrouwbaarheid en hoge efficiëntie en energiebesparing;
Gebruikmakend van het internationale eersteklas merk Hedeke olieretourfilter, met een hoge debiet, hoge filtratieprecisie en lage olieretourweerstand, kan het
de reinheid van de systeemolie effectief verbeteren, de uitvalfrequentie van de apparatuur verminderen en de levensduur van de apparatuur verlengen;
De hydraulische cilinder van de paalhamer maakt gebruik van internationale eersteklas merk Trelleborg afdichtingen, die een lage uitvalfrequentie, hoge efficiëntie en een lange levensduur hebben;
Gebruikmakend van een krachtige drie-in-één oliekoeler, in combinatie met een temperatuurregelaar om de olietemperatuur nauwkeurig te regelen, lost het volledig het probleem van hoge olietemperatuur bij hydraulisch heien op, verbetert het de hei-efficiëntie aanzienlijk en verlengt het effectief de levensduur van afdichtingen en hydraulische olie;
De energiecentrale maakt gebruik van een brandstoftank op hoog niveau en een intern geforceerd ventilatieontwerp om de aanzuiging van de oliepomp, de oliepomp motor, de elektrische kast of de warmteafvoer van de motor te verbeteren.


Hoofdstructuur en uiterlijk:

De hydraulische hamer uit de HDY-serie bestaat uit mechanische onderdelen, een hydraulisch systeem en een elektrisch systeem. Het mechanische deel is het hoofdonderdeel van de hydraulische hamer, dat extern werk verricht op de hamer. Het hydraulische systeem is de energiebron van de hydraulische hamer, terwijl het elektrische systeem de energie-invoer en het controlecentrum van het hydraulische systeem is.

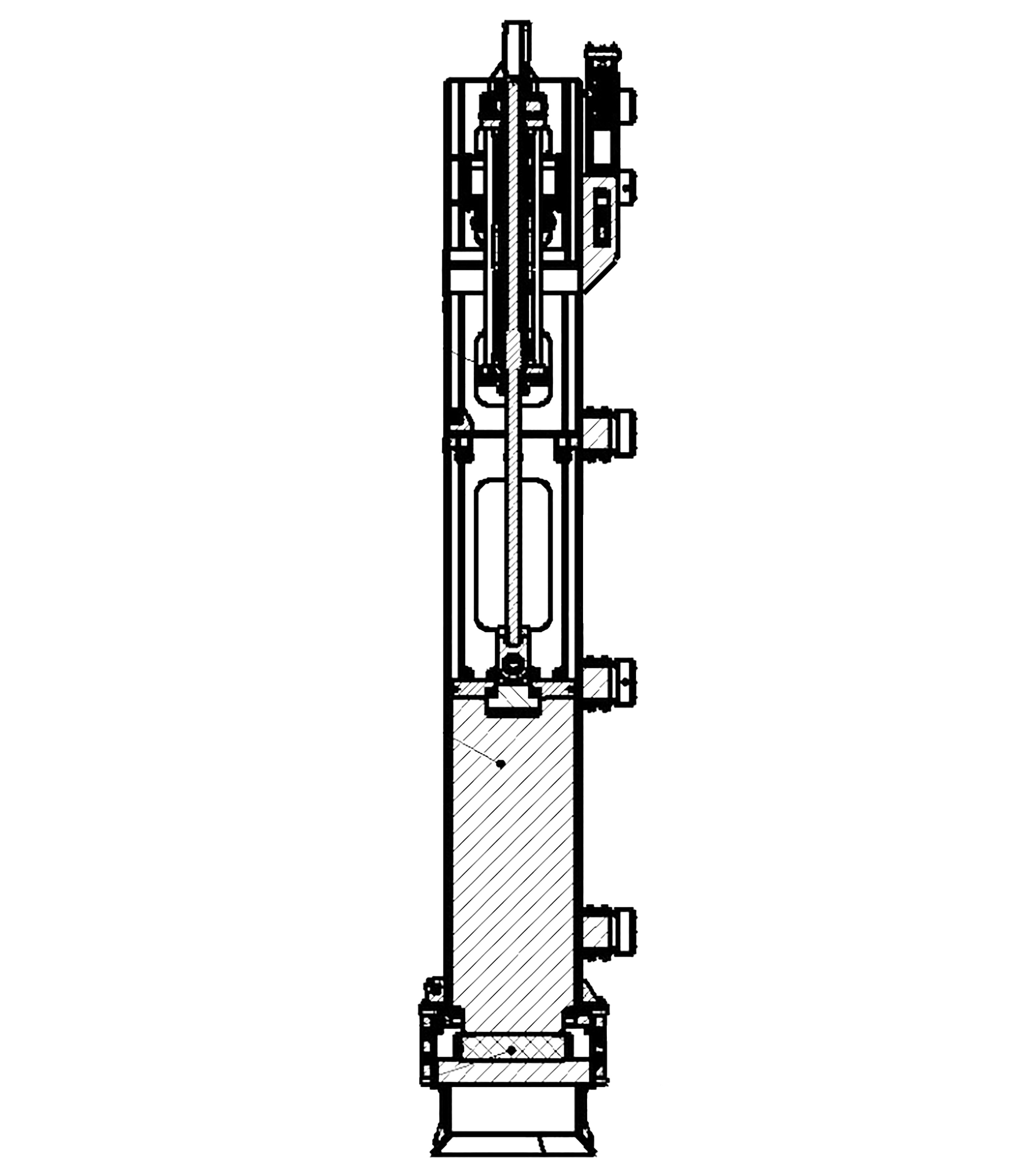

Het mechanische deel bestaat uit de hamerkernassemblage, de hamerbehuizingsassemblage, de cilinderassemblage, de bovenste paalkap, de onderste paalkap, de hamerpad, de paalkap bufferring, het landingsgestel, enz. Het landingsgestel wordt gebruikt voor het op- en neerlaten van hydraulische hamers; De hamerbehuizing is het ondersteunende lichaam van het gehele mechanische deel, dat wordt gebruikt om de cilinder en de hamerkern te ondersteunen; De bovenste paalkap is bevestigd aan de onderkant van de hamerbehuizing en de onderste paalkap is in de bovenste paalkap geschoven om de buispaal te ondersteunen en de impactkracht over te brengen; De hamerpad en de paalkap bufferring worden op de onderste paalkap gemonteerd om energieoverdracht tussen de hamerkern en de buispaal te bereiken; De cilinderassemblage van de hydraulische hamer bereikt het heffen van de zuiger van de cilinder en de versnelling van de zwaartekracht door het openen en sluiten van de insteekklep die op het kleppenblok van de cilinder is geïnstalleerd. Het openen en sluiten van de insteekklep wordt bestuurd door de magneetklep en de volgorde klep die op het kleppenblok van de cilinder zijn geïnstalleerd.
Het hydraulische systeem bestaat voornamelijk uit een energiecentrale, olieleidingen, cilinders, enz.
Het elektrische systeem bestaat voornamelijk uit vier delen: controller, elektronische besturingskast, sensoren en motor.


Productparameter:

Model Eenheid HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Maximale slagenergie KN.m 60 120 150 180 210 240 270 300 330 375
Maximale slag van de
hammerkern		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Slagfrequentie bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
Gewicht van het slaglichaam kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000

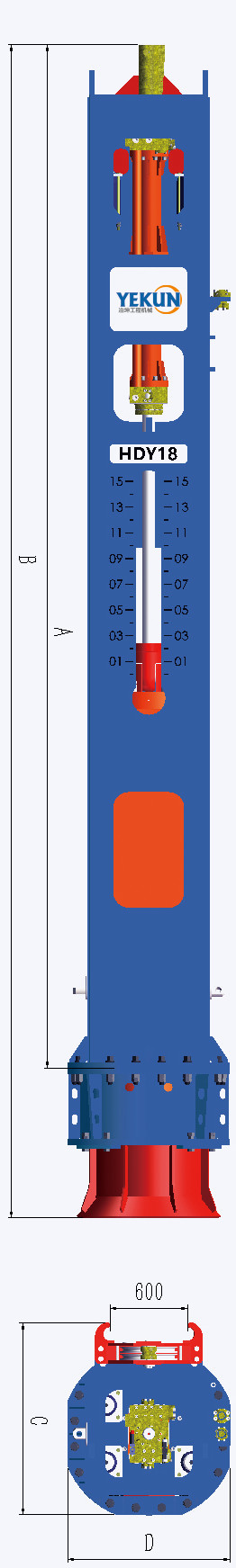

Totale hoogte A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Totale hoogte B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Voor- en achterbreedte C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Links- en rechtsbreedte D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Gewicht hydraulische hamer kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Gewicht landingsgestel kg 200 200 500 500 650 650 650 870 870 870
