High Efficiency Drilling Performance Pile Driver FV400 met geïntegreerde besturingsklep & High Impact Energy Blow

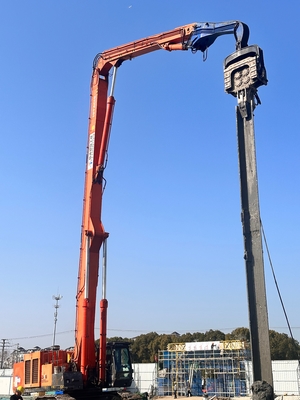

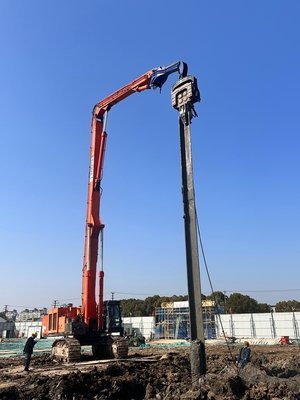

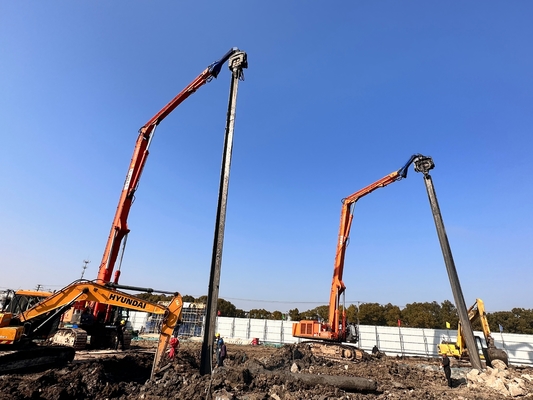

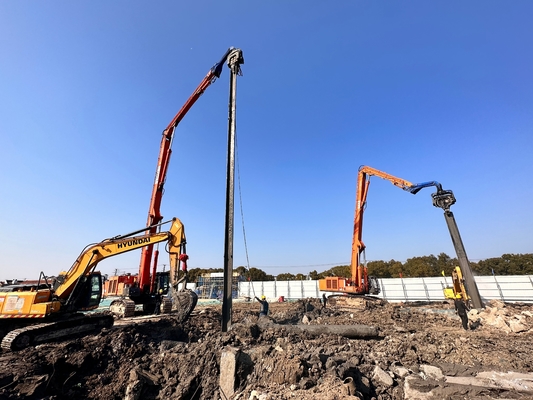

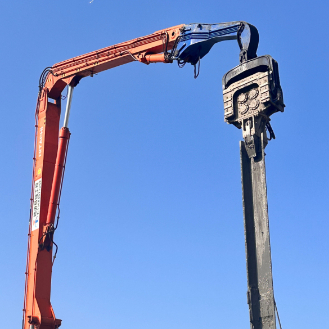

De FV400 hydraulische trilstapelaar is een krachtig aanbouwdeel ontworpen voor graafmachines van 45 tot 60 ton. Het behoort tot onze Larsen-damwandserie, speciaal ontworpen voor het heien en uittrekken van stalen damwanden van 12 tot 15 meter onder veeleisende omstandigheden, zoals brugfunderingen, havenmuren en grootschalige infrastructuurprojecten. De FV400 combineert geavanceerde hydraulische technologie met een robuuste mechanische constructie en levert uitzonderlijk vermogen, betrouwbaarheid en aanpassingsvermogen voor Zuidoost-Azië, India en Rusland.

1.Systeem voor samenvoeging van dubbele pompstromen
De FV400 beschikt over een systeem voor het samenvoegen van twee pompen, dat tweetraps trillingscontrole mogelijk maakt. In de normale modus drijft een enkele pompstroom de hamer aan voor een energiebesparende werking. Bij harde grond of dichte lagen voegt de tweede pompstroom zich automatisch samen, waardoor het hydraulische vermogen wordt verdubbeld en de excitatiekracht aanzienlijk toeneemt. Met dit systeem kan de FV400 zware geologische omstandigheden (klei, grind, verweerd gesteente) overwinnen zonder de draagmachine te upgraden.

2.Geïntegreerde regelklepconstructie
Het hart van de FV400 wordt gevormd door een geïntegreerd regelklepsamenstel, geïmporteerd van toonaangevende internationale merken. Dit compacte kleppenblok centraliseert alle hydraulische functies: trillingsstart/stop, excentrische draairichting en stroomregeling. Onafhankelijke controle van elke actie vereenvoudigt het onderhoud en het oplossen van problemen, vermindert de wirwar van slangen en verbetert de responstijd. Operators kunnen snel schakelen tussen rij- en uittrekmodi met één enkele pilotlijn.

3.Energiestoot met hoge impact
Met een middelpuntvliedende kracht van 455 kN (meer dan 45 ton impact) en een trillingsfrequentie van 3200 tpm levert de FV400 een krachtige slagenergie die de grond rond de paal snel vloeibaar maakt. Dit vermindert de wrijvingsweerstand tot 70%, waardoor een soepele penetratie mogelijk is, zelfs in dicht zand of stijve klei. De hoogfrequente, hoge energieopbrengst minimaliseert ook geluid en structurele trillingen, waardoor het geschikt is voor stedelijke en milieugevoelige gebieden.

4.Compacte structuur besloten ruimtes
Ondanks zijn hoge vermogen behoudt de FV400 een compact ontwerp in kleine ruimtes. De totale afmetingen (hamergewicht slechts 2600 kg, armgewicht 750 kg) zijn aanzienlijk kleiner dan conventionele heimachines met gelijke kracht. Dankzij dit compacte profiel kan de FV400 worden gebruikt op smalle werklocaties, zoals tussen bestaande funderingen van gebouwen, in kofferdammen of langs sleuven langs de weg. De geringe hoogte verbetert ook het zicht voor de machinist van de graafmachine.

5.Hoge efficiëntie boorprestaties
De FV400 is niet alleen een heimachine, maar ook een veelzijdig gereedschap voor boorwerkzaamheden in combinatie met boorhulpstukken. De hoge efficiëntie van het boren komt voort uit de combinatie van een hoog koppel, instelbare frequentie en het samenvoegen van dubbele pompen. Voor het plaatsen van fotovoltaïsche palen of voorboren in harde grond kan de FV400 Continuous Flight Augers (CFA) of rotsboren sneller aandrijven dan speciale boorinstallaties van vergelijkbare grootte, waardoor zowel de apparatuur- als de brandstofkosten worden verlaagd.

Alle waarden uit het officiële FV400-datablad.

• Zuidoost-Azië – De bloei van de infrastructuur (havens, snelwegen, stormvloedkeringen) vereist het heien van lange damwanden in gemengde bodems. Het stromingsmengsysteem met dubbele pomp past zich aan zachte klei- en harde laterietlagen aan. Hoogefficiënte boorprestaties ondersteunen paalfunderingen van zonneparken in Vietnam en Thailand.

• India – Voor grootschalige metro- en brugprojecten zijn Larsen-palen van 12 tot 15 meter nodig. De geïntegreerde regelklepconstructie vermindert de uitvaltijd – cruciaal op afgelegen locaties. Door de compacte constructie kunnen kleine ruimtes worden gebruikt op smalle spoordijken en onder bestaande viaducten.

• Rusland – Permafrost en bevroren grond hebben een krachtige energiestoot nodig om door ijslenzen heen te breken. Het robuuste hydraulische systeem en Duitse lagers zorgen voor een betrouwbare werking bij lage temperaturen. Het compacte ontwerp past ook in pijpleidingcorridors en industriële zones met beperkte toegang.

Vraag 1: Wat is het stroomfusiesysteem met dubbele pomp en waarom is het belangrijk?
A: Het stroommengsysteem met dubbele pomp combineert de opbrengst van twee hydraulische pompen (meestal van de hoofd- en hulpcircuits van de graafmachine) om de stroom naar de hamer te verdubbelen. Hierdoor kan de FV400 alleen een maximale centrifugaalkracht van 455 kN produceren wanneer dat nodig is, waardoor brandstof wordt bespaard tijdens lichter werk.

Vraag 2: Kan de FV400 in zeer krappe ruimtes werken?
EEN: Ja. De compacte constructie voor besloten ruimtes – met een hamergewicht van slechts 2600 kg en een smal profiel – maakt gebruik in greppels, tussen muren of onder lage bovenleidingen mogelijk waar traditionele heihamers niet passen.

Vraag 3: Hoe verbetert de geïntegreerde regelklep de betrouwbaarheid?
A: De geïntegreerde regelklep elimineert externe slangen en fittingen die vaak lekken of defect raken. Alle functies (start, stop, richting, stroom) worden geregeld via één enkel, afgedicht blok, waardoor onderhoudspunten worden verminderd en de reactiesnelheid wordt verbeterd.

Vraag 4: Wat betekent ‘energiestoot met hoge impact’ in reële termen?
A: Het betekent dat de FV400 3200 keer per minuut 455 kN dynamische kracht levert. Hierdoor wordt de grond snel vloeibaar, waardoor palen zinken onder hun eigen gewicht en de neerwaartse kracht van de graafmachine. In middeldichte grond kunt u in minder dan 2 minuten een stalen damwand van 12 meter heien.

Vraag 5: Is de FV400 geschikt voor zowel boren als heien?
EEN: Absoluut. De zeer efficiënte boorprestaties zijn te danken aan dezelfde hoogfrequente trillingen en dubbele pompstroom. Door een geschikte boor te bevestigen, kan de FV400 proefgaten boren, fotovoltaïsche palen installeren of CFA-palen uitvoeren – allemaal met één hulpstuk.

Vraag 6: Welke graafmachines zijn compatibel?
A: De FV400 past bij graafmachines van 45 tot 60 ton van elk merk (Komatsu, Hitachi, SANY, XCMG, enz.). Voor de installatie zijn een standaard hydraulische snelkoppeling en twee hulpcircuits nodig (voor het samenvoegen van dubbele pompen).

Vraag 7: Hoe verhoudt de FV400 zich tot oudere hydraulische hamers?
A: Vergeleken met hamers met één pomp levert het stroommengsysteem met dubbele pomp van de FV400 80-100% meer slagenergie, terwijl het gewicht van de drager gelijk blijft. De geïntegreerde regelklepconstructie en compacte structuur maken hem ook lichter en betrouwbaarder.
